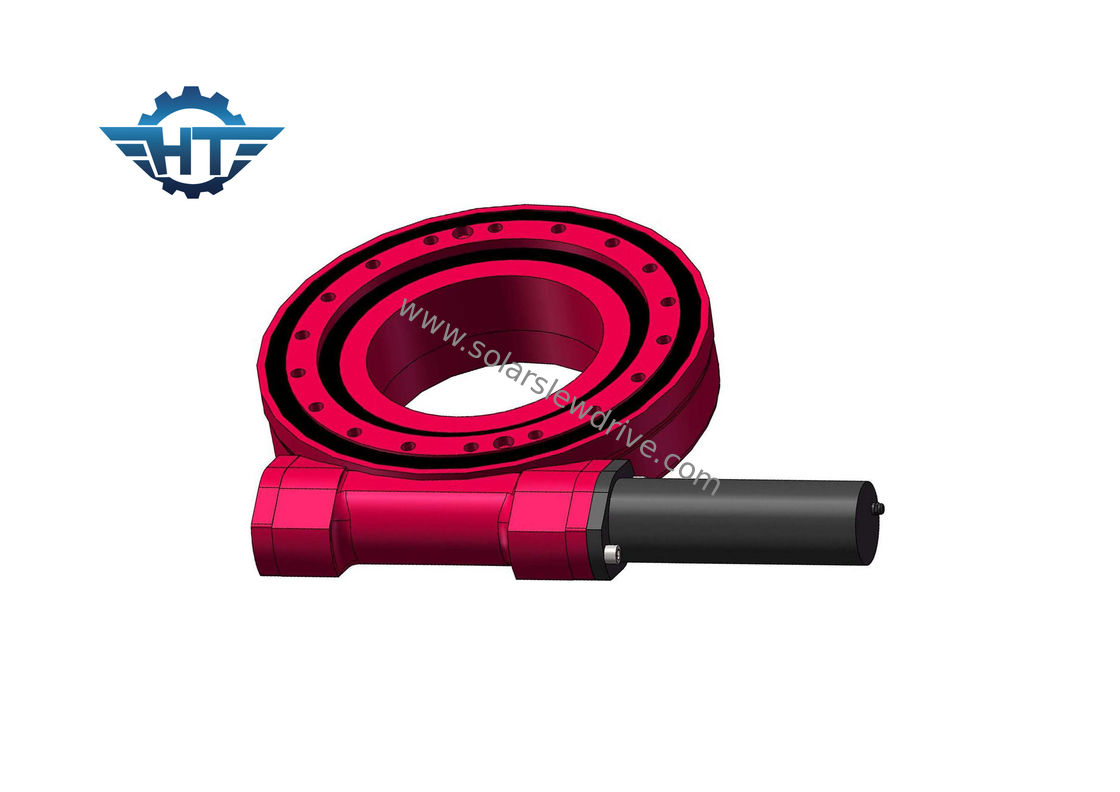

جعبه دنده CE IP66 Slew Drive برای ردیاب های PV

جعبه دنده CE IP66 Slew Drive برای ردیاب های PV

  • جعبه دنده CE IP66 Slew Drive برای ردیاب های PV
  • جعبه دنده CE IP66 Slew Drive برای ردیاب های PV
جعبه دنده CE IP66 Slew Drive برای ردیاب های PV
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE7
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 2000 عدد در هر ماه
مخاطب
توضیحات محصول جزئیات
مدل: SE7 نسبت دنده: 57: 1
بهره وری: 40٪ رنگ: RAL 9006
کاربرد: ردیاب خورشیدی محل منبع: چانژو ، چین
راننده: موتور 220VAC / 380VAC / 24VDC ضمانتنامه: 5 ~ 10 سال
گواهی: ISO9001 ، CE سایت نصب: زمینه باز یا سقف بالا
ویژگی: ایمن ، نصب آسان ، عمر طولانی نگهداری: رایگان
برجسته:

گیربکس درایو متحرک IP66

,

گیربکس متحرک بادی PV Trackers

,

گیربکس درایو متحرک Solar Tracker



گیربکس SE7 IP66 Slew Drive ، گیربکس های مرحله سوم با سرعت کم و گشتاور بالا برای ردیاب های PV


شرح



درایو کشی مسکن محصور شده عمدتا برای شرایط بسیار بالا برای نیاز زیاد به ضد گرد و غبار ، ضد باران و ضد خوردگی مناسب است. درجه درجه IP66.



نام تجاری: Hangtuo

شماره مدل: SE5A-37MHD-24RC-REV.A

ماده: 42CrMo ، 50Mn

گواهینامه: CE ، ISO9001

گارانتی: 10 سال

مادام العمر: 30 سال

بسته بندی: بسته بندی تخته سه لا



چگونه یک درایو مناسب Slew انتخاب کنیم



انواع مختلفی از درایو های شسته وجود دارد که می توان با در نظر گرفتن عوامل زیر انتخاب کرد.
1. ظرفیت بار ، جهت و خصوصیات: درایو کشی برای تحمل بارهای سبک و یاطاقان غلتکی برای بارهای سنگین و بارهای مناسب مناسب است.هنگامی که یاطاقان نورد تحت بار محوری خالص است ، یاطاقان رانش به طور کلی انتخاب می شود ، و هنگامی که یاتاقان نورد تحت بار شعاعی خالص است ، به طور کلی بلبرینگ شیار عمیق یا یاطاقان غلتکی استوانه ای کوتاه انتخاب می شود ، و هنگامی که دستگاه چرخشی است در معرض بار شعاعی خالص ، یک بار محوری کوچک نیز وجود دارد ، شما می توانید بلبرینگ شیار عمیق ، بلبرینگ تماس زاویه ای ، یاطاقان غلتک مخروطی و توپ یا مرکز یاطاقان غلتکی را انتخاب کنید.هنگامی که بار محوری زیاد است ، می توان زاویه تماس یاطاقان توپ ساچمه ای و یاطاقان غلتکی مخروطی را انتخاب کرد ، یا استفاده از یاتاقان های مرکز گریز و یاطاقان های رانشی را ترکیب کرد ، که به ویژه برای بارهای محوری بسیار بالا یا نیازهای ویژه با محوری بزرگ مناسب است سختی.

2. سرعت مجاز: به طور کلی برای انواع مختلف درایو های کشویی ، به طور کلی ، بلبرینگ هایی با اصطکاک کوچک و ظرفیت گرمایی پایین برای سرعت های بالا مناسب هستند.این طراحی باید تلاش کند که یاطاقان نورد دوار در شرایط کمتر از سرعت چرخش نهایی کار کند.

3. استحکام: هنگامی که یاتاقان های واحد درایو متحمل بار می شوند ، حلقه یاتاقان و محل تماس بدن نورد تغییر شکل الاستیک ایجاد می کند ، مقدار تغییر شکل متناسب با بار است و نسبت آن اندازه سفتی تحمل را تعیین می کند.سختی یاتاقان به طور کلی می تواند با پیش محکم شدن یاتاقان بهبود یابد.علاوه بر این ، در طراحی پشتیبانی یاتاقان ، در نظر گرفتن ترکیب و چینش یاطاقان همچنین می تواند سختی پشتیبانی یاتاقان را بهبود بخشد.

4. عملکرد تنظیم و خطای نصب: پس از بارگیری یاتاقان در موقعیت کار ، نصب و موقعیت نامناسب ناشی از خطاهای تولید خواهد بود.در این زمان ، به دلیل ماهیگیری شافت و انبساط حرارتی و دلایل دیگر ، یاتاقان بار زیادی را تحمل می کند و باعث آسیب زودرس می شود.بلبرینگ های خودکار می توانند نقص ناشی از خطاهای نصب را به خودی خود برطرف کنند و بنابراین برای چنین کاربردهایی مناسب هستند.

5. نصب و جدا کردن درایو اسلو: یاطاقان غلتکی مخروطی ، یاطاقان غلتکی و یاطاقان غلتکی مخروطی ، و غیره ، متعلق به حلقه داخلی و بیرونی است که می توان انواع تحمل را جدا کرد (یعنی به اصطلاح یاطاقان جدا شده) ، نصب و جداسازی آسان .

جدول عملکرد درایوهای SE Slewing



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ ≤.0.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ ≤.0.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ ≤.0.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ ≤.0.1 آره 21
9 ” 61: 1 4400 45000 30800 340 130 40٪ ≤.0.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ ≤.0.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ ≤.0.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ ≤.0.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ ≤.0.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ ≤.0.1 آره 204




دامنه برنامه


برنامه های معمول شامل ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، هندلرهای لاستیک ، دستگاه های حفاری ، و بالابرهای اتومبیل است.


خدمات و قدرت ما



1. مواد اولیه از تامین کنندگان قابل اعتماد ؛

فرایند تولید کاملا مطابق با سیستم مدیریت کیفیت ISO9001 است.

3. کنترل کیفیت دقیق در فرآیند و بازرسی 100 product محصول نهایی قبل از تحویل ؛

4. بازرسی از محصولات شخص ثالث در صورت درخواست مشتری قابل قبول است.

5. تصویب فرآیند طراحی محصول استاندارد و APQP ، PPAP ، FEMA برای تجزیه و تحلیل برنامه.
