ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE14 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 330~360/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| شماره مدل: | SE14 | نگه داشتن گشتاور: | 54200 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری استاتیک: | 680 کیلو نیوتن | بار رادیکال استاتیک: | 230 کیلو نیوتن |
| ماده خام: | 50Mn ، 42CrMo | وزن: | 63 کیلوگرم |
| برجسته: | درایو کرم برای ردیاب خورشیدی,گیربکس هیدرولیک چرخ دنده کرم,گیربکس هیدرولیک محرک محفظه محصور |
||

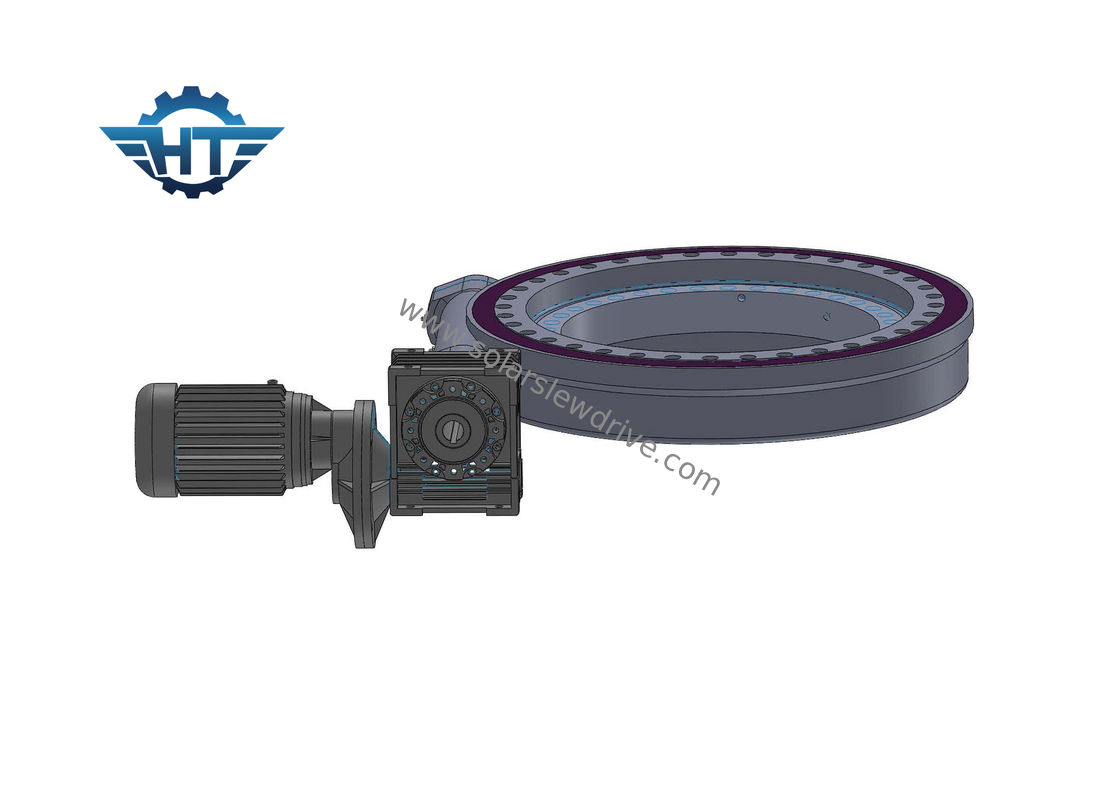

SE14 Worm Gear Hydraulic Slew Drive Gearbox با محفظه بسته برای ردیاب های خورشیدی
توضیحات محصول
درایوهای استاندارد چرخدار مجهز به یک محفظه باز هستند در حالی که یک محفظه باز نمی تواند به IP قطعات امتیاز IP خوبی بدهد.درایوهای چرخشی Hangtuo دارای محفظه ای محفظه هستند که درایو چرخشی را از IP66 محافظت می کند.این به رانندگی چرخشی کمک می کند تا در محیط های سخت کار کند.درایو چرخان ما دارای ویژگی شفت کرم ساعت شنی خود قفل است.هنگامی که منبع تغذیه به حالت خنثی برگردد ، شافت کرم بار را بدون نیاز به دستگاه ترمز خارجی در موقعیت خود قفل می کند.
پارامترهای عملکرد سری SE
| مدل | نسبت | گشتاور خروجی (نیوتن متر) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
کاربرد
کاربردهای معمول شامل ردیاب های خورشیدی ، توربین های بادی ، آنتن های ماهواره ای و ظروف راداری ، جرثقیل های کامیونی ، بالابرهای مردی ، تجهیزات جانبی ، لوازم جانبی تجهیزات هیدرولیک ، تجهیزات ابزار روغن ، حمل کننده تایر ، حفار ، و آسانسورهای خودرو ، روبات و غیره است.
حمل و نقل ، جابجایی و ذخیره سازی
حمل و نقل فقط در موقعیت افقی ، از ضربه باید اجتناب شود.
از دستکش کار استفاده کنید و هنگام کار با درایو کشی شده مراقب باشید.
از سوراخ های حلقه در درایوهای چرخ دار برای تعمیر پیچ و مهره ها برای بالا بردن ، جابجایی و جاگذاری ایمن استفاده کنید.
فقط در موقعیت افقی و در اتاقهای بسته نگهداری شود ، از مرطوب نگه داشتن آن جلوگیری شود ، حفاظت از خوردگی سطوح جفت گیری در معرض بسته بندی بسته تقریباً 1 ماه طول می کشد.نگهداری طولانی مدت نیاز به اقدامات حفاظتی خاصی دارد.
حمل و نقل حلقه های بسته بندی نشده
از وسایل بالابر مناسب استفاده کنید/ هرگز محصول را به صورت عمودی حمل نکنید
محرک های بسته بندی نشده را می توان با تجهیزات بالابر تحت شرایط زیر حمل کرد:
1دنده بالابر باید بطور مناسب برای بار حمل واحد پیکربندی شود.
2- پیچ و مهره ها باید متناسب با وزن واحد حمل پیکربندی شوند.
3درایو چرخدار فقط باید به تنهایی حمل شود.
4- حمل و نقل داخل شرکت فقط باید به صورت افقی انجام شود.
