محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE14 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1200/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
مدل: | SE14 | نگه داشتن گشتاور: | 54200 نیوتن متر |
---|---|---|---|
گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
بار محوری: | 680 کیلو نیوتن | رادیکال بار: | 230 کیلو نیوتن |
گواهی: | ISO9001 ، CE | نقاشی شده: | در دسترس |
برجسته: | عمر طولانی هیدرولیک درایو کشته,عنکبوت نصب شده بر روی پلت فرم هیدرولیک درایو کشته,ip66 درایو کشته برای ردیاب خورشیدی |

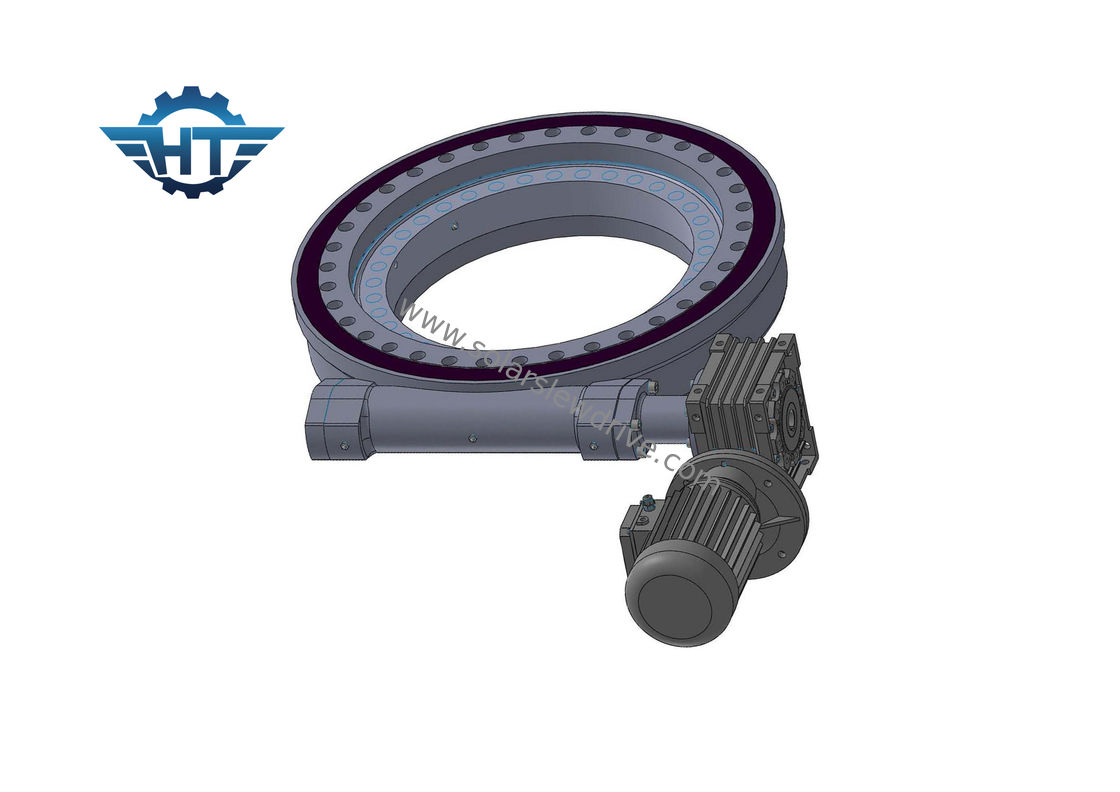

گیربکس یاتاقان بلبرینگ با قفل خودکار با موتور هیدرولیک برای جرثقیل های موبایل بندر
توضیحات محصول
درایو چرخشی یا حلقه چرخشی را می توان به عنوان گیربکس در نظر گرفت زیرا اجزای اصلی آن بلبرینگ چرخشی و محور کرم هستند.همچنین از اجزای کمکی مانند مهر و موم ، محفظه و موتور تشکیل شده است.موتور معمولاً موتور دنده سیاره ای DC ، موتور دنده AC یا موتور هیدرولیک است.موتور هیدرولیک عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم محرک قدرت استفاده می شود.گیربکس شیب دار می تواند به راحتی نیروهای محوری و شعاعی را تحمل کند.
ویژگی
گیربکس شیب دار دارای ویژگی قفل شدن خودکار معکوس است که ثبات سیستم را بسیار افزایش می دهد و ضریب ایمنی را افزایش می دهد.در مقایسه با محصولات سنتی چرخان ، نصب گیربکس چرخدار آسان است ، نگهداری آن آسان است و فضای قابل توجهی را صرفه جویی می کند.
گیربکس درایو چرخ دار از فناوری کرم ساعت شنی استفاده می کند که تماس بیشتری با دندان و در نتیجه گشتاور بیشتر ایجاد می کند.
چرخ دنده ها و مسیرهای مسابقه تکنولوژی پردازش را سخت می کنند تا عمر مفید درایو چرخشی را افزایش دهند.
گیربکس چرخدار کاملاً بسته است که می تواند درایو را از شرایط مختلف محیطی مانند گرد و غبار ، آب ، شن و غیره محافظت کند.
عملکرد سری SE
مدل | نسبت | گشتاور خروجی (نیوتن متر) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
برنامه های کاربردی
برنامه پلت فرم نصب شده روی عنکبوت
اتومبیل بلند مرتبه نوع عنکبوتی عمدتا در نوع چرخ بدون علامت ، راه لاستیکی بدون علامت نوع دو راه رفتن است.
طراحی معمول ساختار
1 ، طراحی مکانیسم پا وسیله نقلیه در ارتفاع بالا دارای انواع مختلفی از پاها است ، تا سطح کار و عملکرد کل وسیله نقلیه را تراز کرده و از آن اطمینان حاصل کنید ، که نیاز به عملکرد قوی و قابل اعتماد دارد.
2 ، تعیین طول پا پاهای وسیله نقلیه در ارتفاع بالا عموماً جلو و عقب قرار می گیرند و به هر دو طرف گسترش می یابند ، نقطه پشتیبانی از جهت جهت عمودی انتخاب موقعیت مناسب است ، اصل آن این است که سکوی عملیاتی در بار کالیبراسیون و محدوده عملیاتی (بزرگ) ، پایداری خودرو برای برآوردن الزامات.
