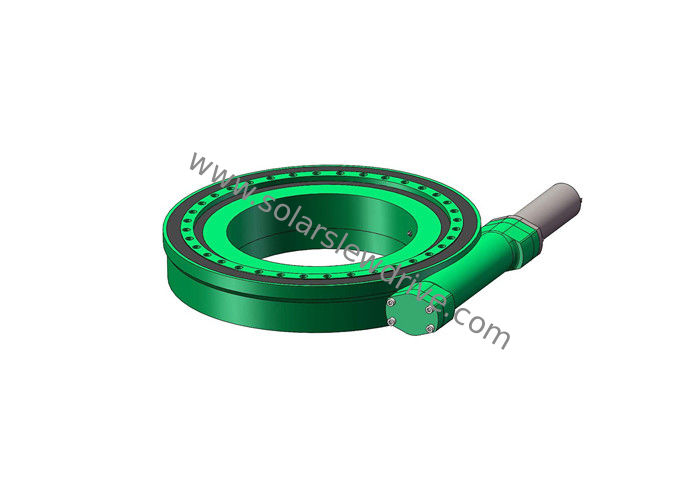

IP66 SE9 بلبرینگ حلقه ای هیدرولیک برای دستگاه جوش با قدرت گشتاور بالا

IP66 SE9 بلبرینگ حلقه ای هیدرولیک برای دستگاه جوش با قدرت گشتاور بالا

IP66 SE9 بلبرینگ حلقه ای هیدرولیک برای دستگاه جوش با قدرت گشتاور بالا
Ip66 Se9 Hydraulic Slewing Ring Bearing For Welding Machine With High Torque Strength
IP66 SE9 بلبرینگ حلقه ای هیدرولیک برای دستگاه جوش با قدرت گشتاور بالا
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE9 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 100-1600/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 2000 عدد در هر ماه
مخاطب
توضیحات محصول جزئیات
مدل: SE9 نسبت دنده: 57: 1
کاربرد: ماشین آلات ساختمانی نام: درایو Slew هیدرولیک
راننده: موتور هیدرولیک ضمانتنامه: 5 ~ 10 سال
گواهی: ISO9001 ، CE نصب و راه اندازی: افقی
برجسته:

ip66 بلبرینگ چرخان

,

ip66 بلبرینگ حلقه

,

بلبرینگ حلقه برای دستگاه جوش

IP66 بلبرینگ هیدرولیک حلقه ای با گشتاور بالا برای ماشین آلات ساختمانی



شرح



برنامه های کاربردی مبدل جوشکاری

مبدل جوشکاری دو نفره یک ماشین جابجایی است که عملکردهای چرخاندن و چرخش را ترکیب می کند.چرخش و چرخش توسط دو محور انجام می شود و قطعه کار میز کار را علاوه بر چرخش در محور خود نگه می دارد ، اما همچنین برای انجام شیب یا چرخاندن در محور دیگری ، می توان آن را در موقعیت های مختلف جوشکار به صورت افقی یا "جوش" جوش داد. نوع کشتی "جوشکاری با موقعیت جوش آسان ، مناسب برای نوع قاب ، نوع جعبه ، نوع دیسک و سایر جوشکاری قطعات کار طولانی.



میز کار بر روی یک چارچوب "U" نصب شده و با سرعت جوش مورد نظر تاب می خورد و قاب "U" در دو طرف صندلی قرار دارد ، بیشتر در سرعت ثابت یا سرعت جوشکاری مورد نیاز در محور افقی.دستگاه نه تنها از ثبات کلی خوبی برخوردار است ، بلکه اگر به درستی طراحی شده باشد ، پس از قرار دادن قطعه کار روی میز کار ، مرکز ثقل حرکت شیب عبور می کند یا به محور شیب نزدیک می شود و گشتاور محرک شیب تا حد زیادی کاهش می یابد ، بنابراین تعویض کننده سنگین این ساختار را اتخاذ می کند.محدوده کاربرد آن بیش از 50 تن قطعات سنگین با اندازه بزرگ و موقعیت چرخشی است ، بیشتر با اپراتورهای جوشکاری درب های بزرگ یا اپراتورهای جوشکاری بازویی تلسکوپی.



هیچ محدودیتی در زاویه های نصب و موقعیت درایو بلبرینگ حلقه گردان سری SE وجود ندارد.می توان آن را به صورت افقی ، عمودی و مایل نصب کرد.درایوهای بلبرینگ حلقوی بسته از محفظه محصور ، بلبرینگ چرخشی ، شفت کرم و سایر قسمتها مونتاژ می شود.کاربران می توانند موتورهای الکتریکی یا موتورهای هیدرولیک را به عنوان نیروی محرکه انتخاب کنند.قابلیت چرخش 360 درجه به جلو یا معکوس را دارد.درایو یاتاقان حلقوی دارای طراحی جمع و جور است و همچنین نصب آن آسان است و در مقایسه با انواع دیگر وسایل رانندگی ، تعمیر و نگهداری آن آسان است.



جدول عملکرد سری SE

مدل نسبت گشتاور خروجی (نیوتن متر) گشتاور کج (نیوتن متر) گشتاور نگهدارنده (نیوتن متر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شده است وزن (کیلوگرم)
1 ” 32: 1 400 1000 1800 22 12 40٪ .10.1 آره 6
3 ” 31: 1 600 1500 3000 30 16 40٪ .10.1 آره 8
5 ” 37: 1 800 6000 9200 68 27 40٪ .10.1 آره 12
7 ” 57: 1 2000 13500 13200 132 58 40٪ .10.1 آره 21
9 ” 61: 1 4400 45000 30800 340 130 40٪ .10.1 آره 49
12 ” 78: 1 5800 54400 40560 480 190 40٪ .10.1 آره 61
14 ” 85: 1 6550 68000 54200 680 230 40٪ .10.1 آره 63
17 ” 102: 1 9400 135600 65040 980 390 40٪ .10.1 آره 105
21 ” 125: 1 16000 203400 81000 1600 640 40٪ .10.1 آره 149
25 ” 150: 1 21000 271160 89000 2400 950 40٪ .10.1 آره 204



IP66 SE9 بلبرینگ حلقه ای هیدرولیک برای دستگاه جوش با قدرت گشتاور بالا 0



دستورالعمل نصب و راه اندازی

درایوهای چرخشی سری SE عموماً به صورت افقی نصب می شوند.و همچنین توصیه می کنیم با توجه به عملکرد درایوهای چرخان ، افقی را نصب کنید.
