| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

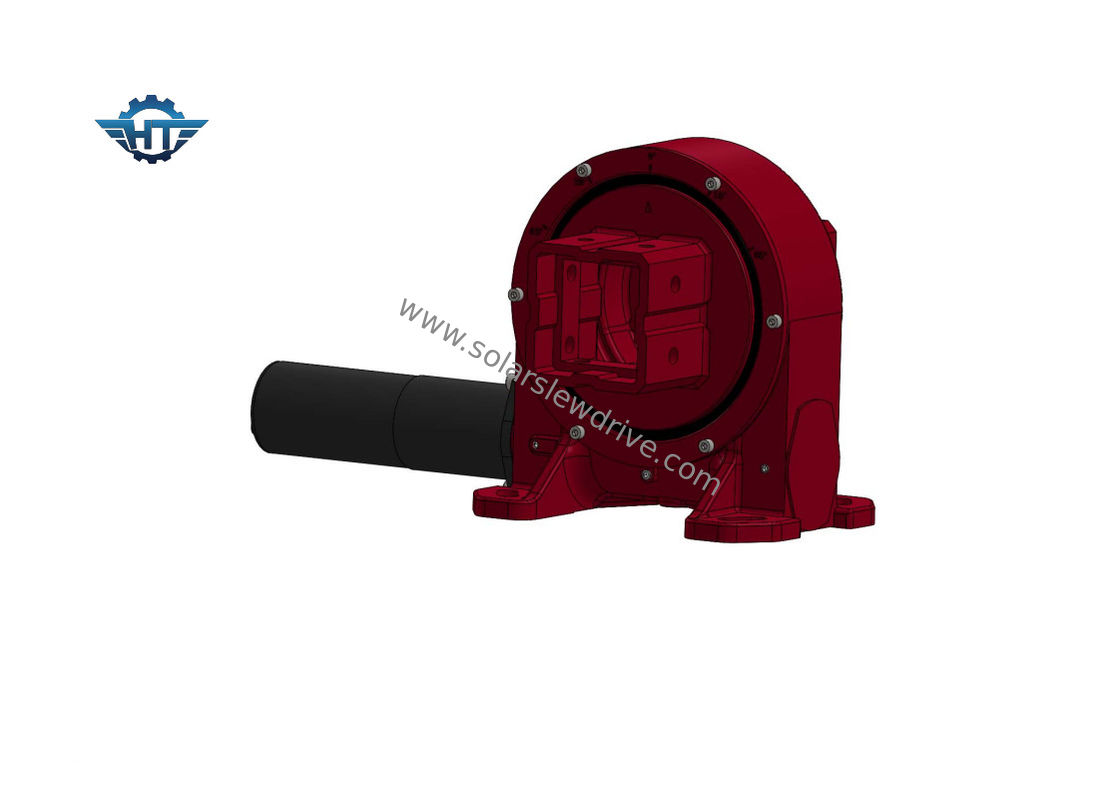

گیربکس کاهنده IP 66 درایو چرخشی برای سیستم ردیابی خورشیدی
قفل خودکار در Worm Gear Slew Drive توضیحات
به دلیل یکپارچگی بالای درایو اسلو، کاربران نیازی به خرید و پردازش تک تک قطعات درایو ندارند.همچنین تا حدودی مراحل آماده سازی در ابتدای تولید محصول را کاهش می دهد و در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.
درایو چرخ دنده حلزونی دارای ویژگی های خود قفل معکوس است که می تواند خود قفل معکوس را تحقق بخشد، یعنی دنده را فقط می توان توسط کرم رانده کرد.این ویژگی باعث می شود که درایو slew به طور گسترده در انرژی خورشیدی، آنتن دهی، بلند کردن، عملیات در ارتفاع بالا و سایر تجهیزات استفاده شود.ضمن اینکه محتوای علمی و فناوری موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.
در مقایسه با گیربکس دنده ای سنتی، انتقال چرخ دنده حلزونی می تواند نسبت کاهش نسبتاً بزرگتری به دست آورد.در برخی موارد می توان قطعات کاهنده را برای موتور اصلی حذف کرد و در نتیجه هزینه خرید را برای مشتریان کاهش داد و همچنین وقوع خرابی موتور اصلی را تا حد زیادی کاهش داد.
برگه فنی سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. لحظه واژگونی شدید
2. کرم دوگانه پوششی را بپذیرید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
