محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 145~226 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 30 روز |
قابلیت ارائه: | 12000 عدد در سال |
تایپ کنید: | چرخ دنده کرمی تک پوش | مواد: | 42CRMN یا 50Mn |
---|---|---|---|
کاربرد: | سیستم انرژی خورشیدی | زندگی میدانی: | 30 سال |
رنگ: | همان طور که درخواست شد | اندازه: | 3 اینچ تا 25 اینچ |
موتور: | 24 ولت / 12 ولت / 48 ولت | ویژگی: | عمر طولانی و خود قفل |
برجسته: | سولار اسلو درایو ضد بکلش,درایو سولار سولار تک محور افقی,درایو بلبرینگ چرخشی 42CRMN |

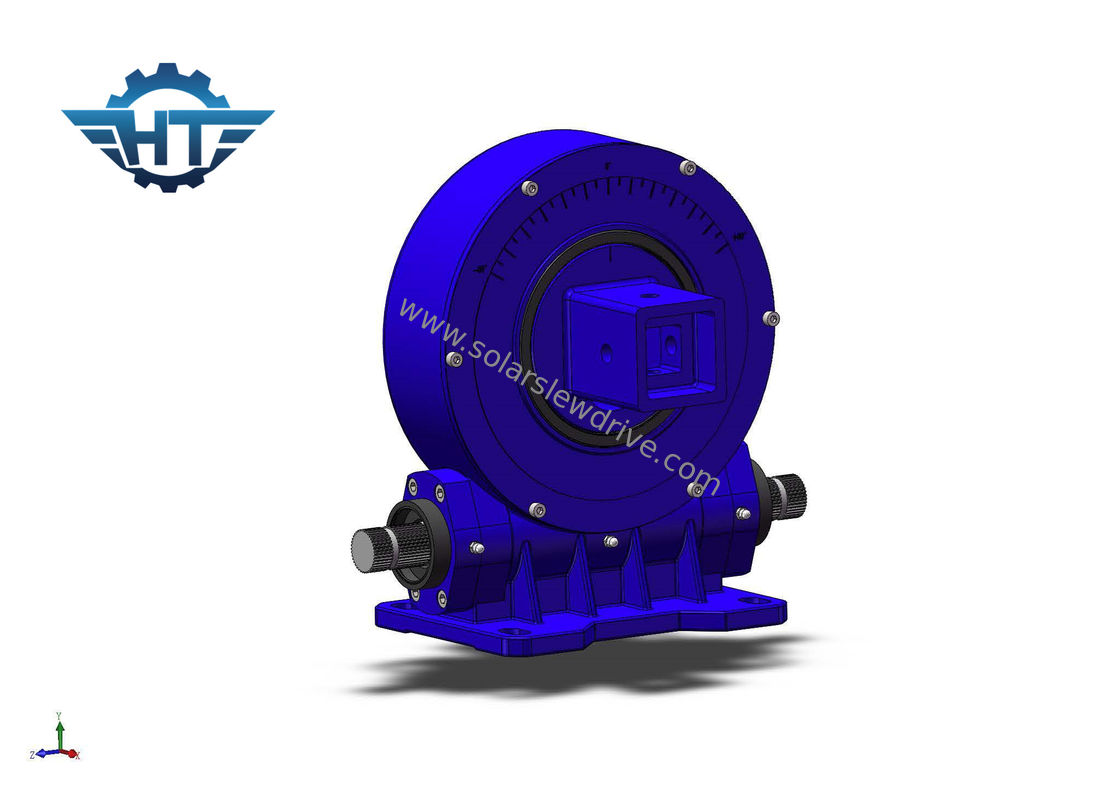

ضد برگشت کرم چرخ دنده خورشیدی درایو برای ردیاب خورشیدی تک محور افقی
Worm Drive Gears Slewing Driveدیشرح
Slew Drive که معمولاً به عنوان درایو کرم شناخته می شود، یک سیستم کامل و آماده برای نصب است که از چرخ دنده، کرم، پایه، صفحه بالایی و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای الکتریکی هیدرولیک یا 12V/24V/48V، گیربکس های سیاره ای سفارشی کرد.
امکانات
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
پارامترهای عملکرد Worm Wheel Gear Vertical Slew Drive
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
