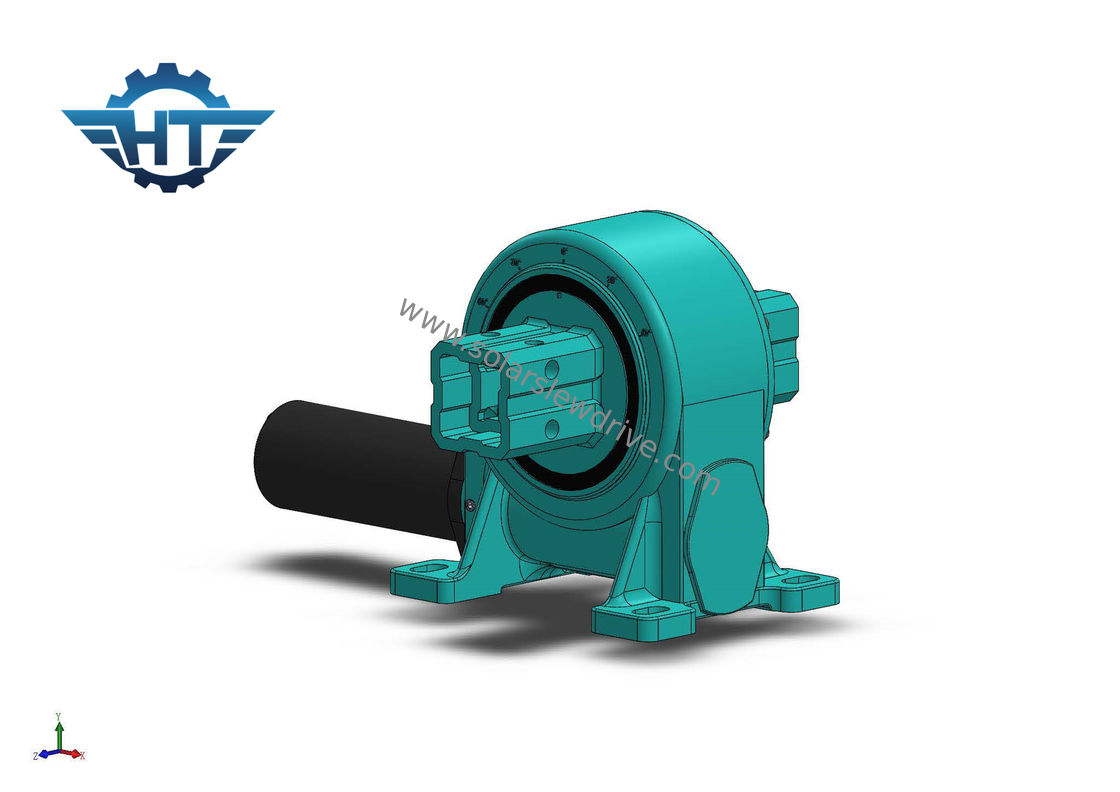

Enveloping Worm Gear Single Axis PV Solar Slew Drive 42CrMo Material

Brand Name:	HANGTUO
Model Number:	VE5
MOQ:	1 کامپیوتر
قیمت:	145~226 USD/PC
Delivery Time:	15 تا 30 روز

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

CE, ISO9001

نوع درایو چرخان:

دنده کرم ضد رکود

مواد کرم:

42 CrMo/50Mn

کاربرد:

سیستم خورشیدی PV

زندگی میدانی:

30 سال

رنگ:

مشتری مورد نیاز است

اندازه:

3 اینچ - 25 اینچ

موتور:

24V/12V/48V DC

ویژگی:

تعمیر و نگهداری کم

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

12000 عدد در سال

برجسته کردن:

درایو سولار سولار PV تک محوره

درایو سولار گیره دار کرم دنده پوششی

درایو خورشیدی چرخ دنده کرمی 42CrMo

Product Description

درایو Slew ردیاب خورشیدی تک محوره Worm Gear برای PV Solar

درایو برقیدیشرح

Electric Slew Drive عمدتاً در مسیر نیروگاه فتوولتائیک طراحی و استفاده می شود.مانند سیستم ردیابی تک محوری افقی، سیستم ردیابی پیوند بزرگ، سیستم ردیابی پیوند تک محوری مورب، سیستم ردیابی تک محوری مورب و سیستم ردیابی دو محوره.

1. اتصال تک محوره تخت

مناسب برای عرض های جغرافیایی زیر 30 درجه و شیب های زمین کمتر از 12 درجه.

Enveloping Worm Gear Single Axis PV Solar Slew Drive 42CrMo Material 0

2. پیوند تک محور مورب

مناسب برای عرض های جغرافیایی متوسط تا زیاد، زمین باید تقریباً صاف باشد.

Enveloping Worm Gear Single Axis PV Solar Slew Drive 42CrMo Material 1

3. واحد تک محور مورب

مناسب برای عرض های جغرافیایی متوسط تا زیاد.

Enveloping Worm Gear Single Axis PV Solar Slew Drive 42CrMo Material 2

4. دو محور

Enveloping Worm Gear Single Axis PV Solar Slew Drive 42CrMo Material 3

امکانات

1. از ±60 درجه بچرخانید

2. یک موتور محرک را در سمت چپ یا راست وصل کنید

3. گریس قبل از کارخانه پر شده بود

4. نصب ساده

5. استفاده منطقی از فضا

6. دنده خود قفل است

7. روش آسان و روان شروع و توقف

8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی

9. تعمیر و نگهداری کم

10. 30 سال عمر مزرعه

پارامترهای عملکرد درایو عمودی

مدل	نسبت	گشتاور خروجی نامی	گشتاور کج	بار محوری	بار شعاعی	نگه داشتن گشتاور	بهره وری	دقت، درستی	خود قفل شدن	وزن
مدل	نسبت	نیوتن متر	نیوتن متر	kN	kN	نیوتن متر	بهره وری	درجه	آره	کیلوگرم
3"	31:1	300	1500	3.6	15	7000	40%	≤0.1	آره	13 کیلوگرم
5"	37:1	637.5	5000	16	27	9200	40%	≤0.1	آره	18 کیلوگرم
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	آره	28 کیلوگرم
8"	51:1	2250	11200	50	80	20400	40%	≤0.1	آره	35 کیلوگرم
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	آره	51 کیلوگرم
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	آره	61 کیلوگرم
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	آره	78 کیلوگرم
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	آره	105 کیلوگرم
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	آره	185 کیلوگرم
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	آره	244 کیلوگرم
