ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | 7 اینچ |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn، 42CrMo | مدل: | Worm Gear 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| دقیق: | 0.1 درجه | راننده: | برقی/هیدرولیک/سرو |
| رنگ: | خاکستری نقره ای | محل مبدا: | چانگژو، چین |
| برجسته: | درایو 7 اینچی ساعت شنی,درایو سهموی درایو ساعت شنی,کرم ساعت شنی صفر پس زد |
||

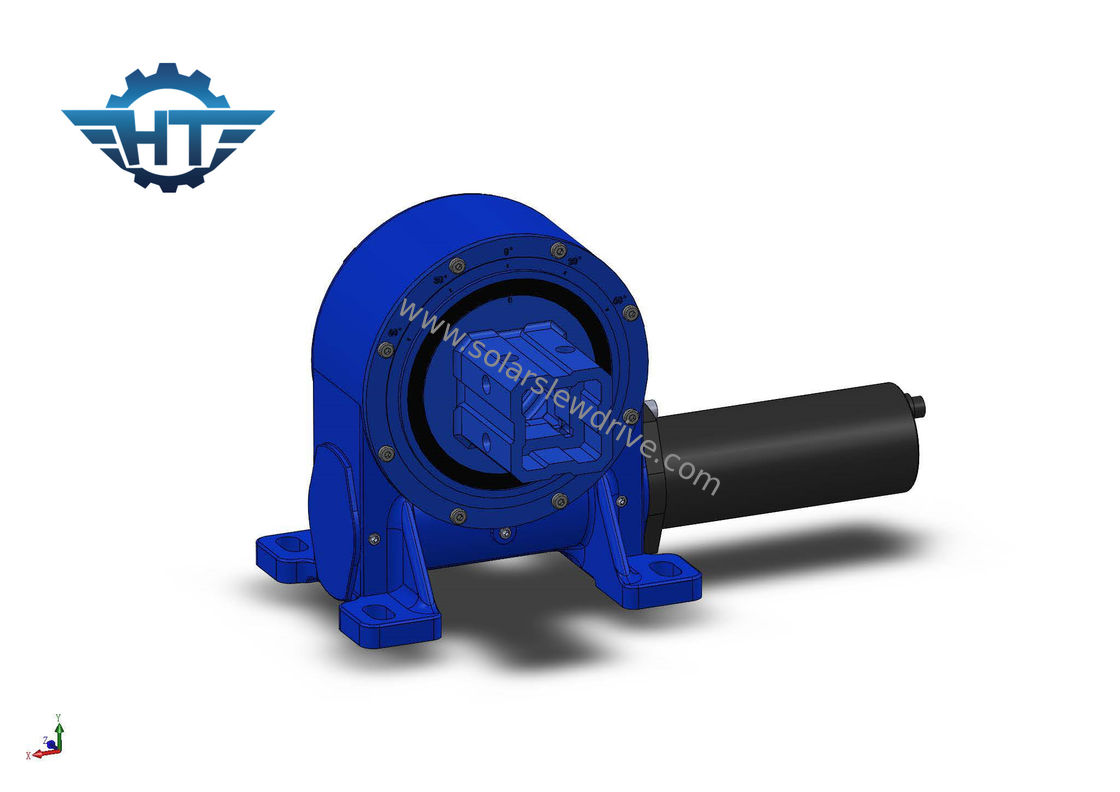

Zero Backlash Slew Drive با کرم ساعت شنی برای Parabolic و Trough
Zero Backlash Worm Gear Slewing Drive توضیحات
درایوهای چرخش چرخ دنده کرم برگشتی صفر عمدتاً در کاربردهای CSP مانند سهمی یا فرورفتگی استفاده می شود، این نوعی سیستم کندانسور حرارتی است که می تواند گرما را به یک ماده شیمیایی خاص جذب کند و گرما را به برق منتقل کند.
نام محصول: VE7
سرعت خروجی معمولی: 0.03 RPM
گشتاور خروجی معمولی: 7320 نیوتن متر
حداکثر گشتاور خروجی: 10980 نیوتن متر
گشتاور لحظه شیب: 8 کیلو نیوتن متر
گشتاور نگهداری: 39 کیلو نیوتن متر
بار محوری استاتیک: 30 کیلو نیوتن
بار شعاعی استاتیک: 100 کیلونیوتن
نسبت چرخش درایو: 51:1
فاصله برگشتی: ＜＝0.15 درجه
IP (کلاس): 66
راندمان: 40%
دما: -40 تا +120 درجه سانتیگراد
داده های عملکرد موتور کاهنده
ولتاژ نامی: 24 VDC
جریان عادی: < 7.5A
توان خروجی: 126 وات
سرعت خروجی: 1.6 دور در دقیقه
گشتاور خروجی: 359 نیوتن متر
حداکثر گشتاور خروجی: 538 نیوتن متر
نویز: <65 دسی بل
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست،
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. دقت بالا
مشخصات درایو چرخشی عمودی Worm Gear Zero Backlash
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
دامنه کاربرد
کاربردهای معمولی شامل ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو است.
