| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 کامپیوتر |
| قیمت: | 145~226 USD/PC |
| Delivery Time: | 15 تا 30 روز |

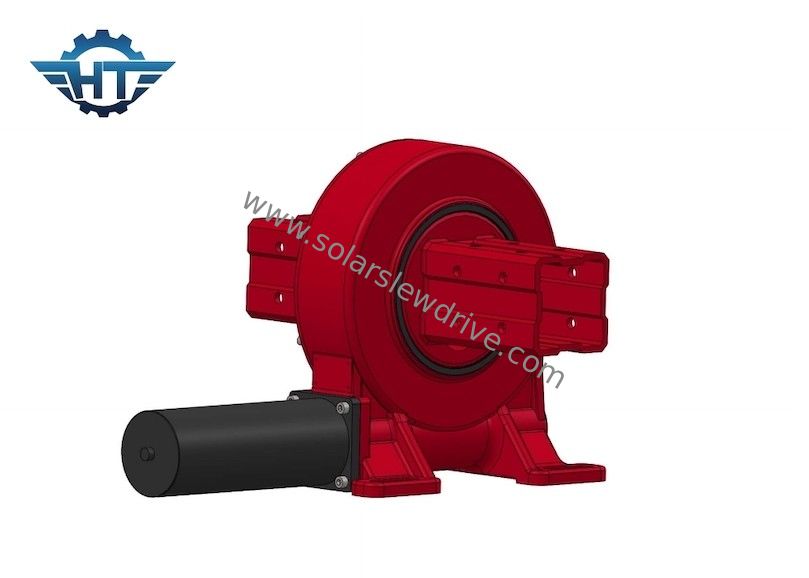

درایو خورشیدی تک محور با موتور الکتریکی برای سیستم ردیابی نصب خورشیدی
سولار اسلو درایوشرح
درایو چرخان کرم پوشاننده نوع محصور عمدتاً برای خروجی گشتاور زیاد اما فضای نصب محدود و در شرایط عملیاتی نسبتاً بالا مانند ضد گرد و غبار، ضد باران، ضد خوردگی و سایر الزامات برای بخش ساختار دوار استفاده می شود.گاهی اوقات، رتبه IP به IP66 می رسد.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
ساختار آن از کرم پوشاننده و چرخ دنده سطح دندان سخت استفاده می کند که می تواند در موارد سرعت کم و گشتاور زیاد اعمال شود.به طور گسترده ای در سیستم ردیابی تولید انرژی خورشیدی استفاده می شود.به منظور استفاده از آن در زمینه مهندسی، بسیاری از سازندگان ساختار چرخ دنده را توسعه داده و آن را در سرعت بالا اعمال کرده اند.
