ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| تایپ کنید: | Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24 ولت DC | ویژگی: | زندگی طولانی |
| برجسته: | ردیاب خورشیدی درایو تک محوره,موتور منطبق با حرکت درایو کوچک,حرکت درایو کوچک با گیربکس سیاره ای |
||

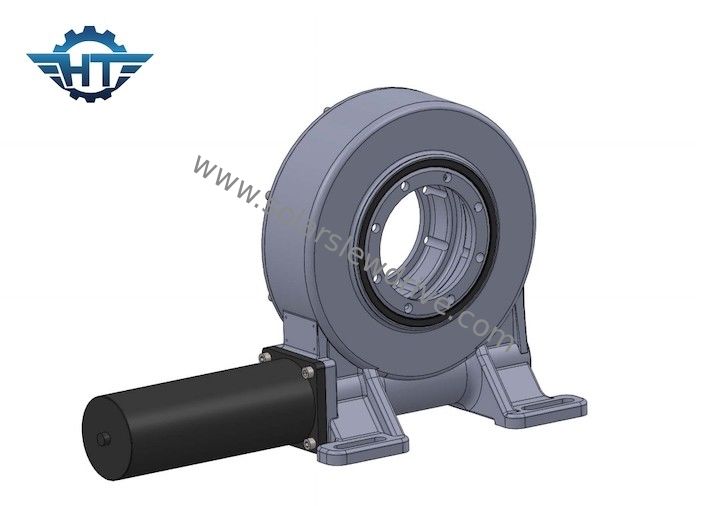

موتور VE5 تک محوره حرکت کوچک با گیربکس سیاره ای
توضیحات Small Slew Drive
چرخ دنده حلزونی و درایو حلزونی دارای ویژگی های خود قفل معکوس هستند که می توانند خود قفل معکوس را تحقق بخشند، یعنی فقط چرخ دنده حلزونی را می توان توسط کرم رانده کرد، اما کرم را نمی توان با چرخ دنده حلزونی هدایت کرد.هنگامی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای ویژگی های خود قفل شوندگی است و می تواند به خود قفل معکوس دست یابد، یعنی فقط کرم می تواند چرخ کرم را به حرکت درآورد، اما کرم می تواند نمی توان با چرخ کرم رانده شد.مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.این ویژگی باعث می شود که دستگاه درایو چرخشی به طور گسترده در بلند کردن، کارهای هوایی و سایر تجهیزات مورد استفاده قرار گیرد.ضمن اینکه محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.این تجسم مهمی از کاربرد ساخت و ساز ایمن تجهیزات مکانیکی است.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده است
4. نصب ساده
5. تعمیر و نگهداری کم
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
