محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn، 42CrMo | مدل: | VE7" |
---|---|---|---|
نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 1750 نیوتن متر |
نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
برجسته: | درایو چرخشی تک محور عمودی,درایو چرخشی خورشیدی 1750 نیوتن متر,درایو چرخشی نصب پانل ردیابی خورشید |

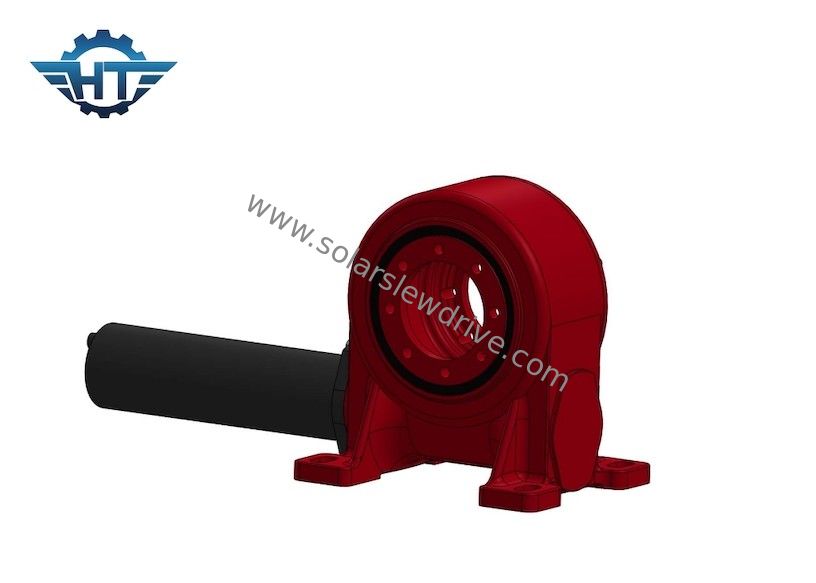

درایو چرخشی تک محور عمودی برای سیستم های ردیابی نصب پنل خورشیدی ردیابی خورشید
توضیحات درایو چرخشی تک محور عمودی
1. نسبت انتقال بزرگ را می توان به دست آورد، که فشرده تر از مکانیزم چرخ دنده مارپیچ شافت مبهم است.
2. سطوح دندانه مشبک دو چرخ در تماس خطی هستند و ظرفیت باربری آن بسیار بالاتر از مکانیزم چرخ دنده مارپیچ شافت مبهم است.
3. درایو چرخاندن چرخ دنده حلزونی معادل درایو پیچ است که یک درایو مشبک چند دندانه است، بنابراین درایو پایدار است و نویز کم است.
4. خود قفل است.هنگامی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای ویژگی های خود قفل شوندگی است و می تواند به خود قفل شدن معکوس دست یابد، یعنی فقط کرم می تواند کرم را به حرکت درآورد، اما کرم نه. .مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.
داده های تکنیکی
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
