| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

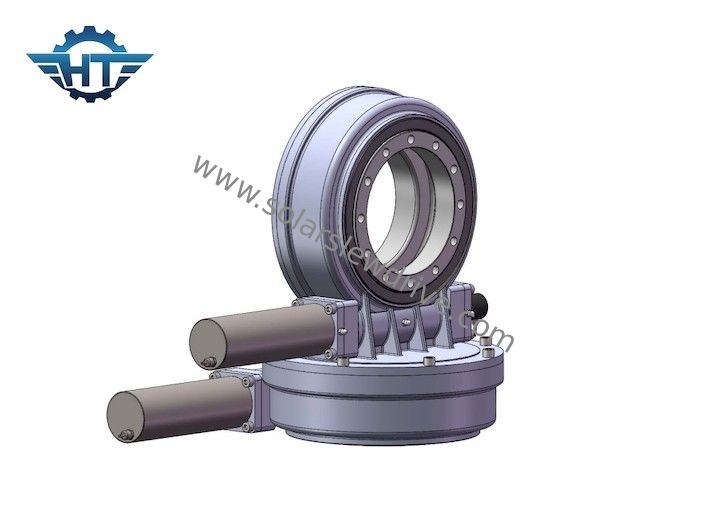

گیربکس چرخشی دو محوره با محفظه محصور برای سیستم ردیابی پنل خورشیدی
توضیحات گیربکس دو محوره چرخشی
درایو چرخان دو محوره عمدتاً با کرم پاکت، چرخ دنده و محفظه محصور با درجه حفاظت از نفوذ IP66 مجهز شده است.دارای ویژگی های ساختار فشرده، گشتاور کافی، سر و صدای کم، قابلیت ضد نیرو خوب و عملکرد پایدار و ایمن است.
پارامترهای عملکرد درایو SDE Slewing
| پارامترهای عملکرد مدل SDE | ||||||||||
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 21 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 32 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 54 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 88 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 157 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 214 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 315 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 481 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 682 کیلوگرم |
کارکرد
درایو چرخشی قادر است بار محوری، بار شعاعی و گشتاور کج را تحمل کند.میز گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود می چرخد.
مزایای
1. طراحی شده با شفت کرم ساعت شنی که تماس بیشتر با دندان و گشتاور بالاتر را فراهم می کند
2. عمر سرویس با سخت شدن دنده و راه آهن افزایش می یابد
3. عملکرد محصول تست شده و کیفیت محصول تضمین می شود.
کاربردهای زیادی وجود دارد که می توان از درایو چرخشی استفاده کرد، در درجه اول به این دلیل که برای کاربردهایی که هم به قدرت نگهداری بار و هم قدرت گشتاور چرخشی نیاز دارند، عالی است.
