محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | QT | نسبت دنده: | 31:1 |
---|---|---|---|
گشتاور خروجی نامی: | 600 نیوتن متر | نگه داشتن گشتاور: | 1500 نیوتن متر |
گشتاور کج: | 5800 نیوتن متر | رنگ استاندارد: | RAL 9006 |
عکس العمل: | 0.1 درجه | در حال چرخش: | آزیموت و ارتفاع |
برجسته: | گیربکس Slew Drive با دقت بالا,گشتاور نگهدارنده بالا,سیستم ردیابی خورشید CSP Slew Drive |

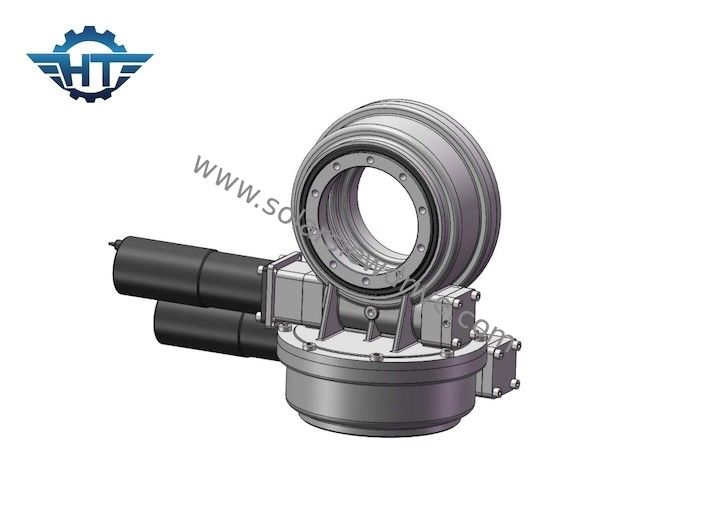

گیربکس چرخشی با دقت بالا با اندازه کوچک برای سیستم ردیابی خورشید CSP با گشتاور بالا
درایو با دقت بالا با اندازه کوچکشرح
مزایا و معایب فناوری ردیابی عمدتاً به کیفیت سیستم کنترل و سیستم محرک بستگی دارد و به عنوان متداول ترین تجهیزات رانندگی در سیستم ردیابی نیروگاه حرارتی خورشیدی به ویژه ایستگاه CSP برج، کاهنده درایو چرخشی است. می تواند به طور دقیق و قابل اعتماد سیستم ردیابی را برای ردیابی خورشید در زمان واقعی هدایت کند و دقت چرخش آن می تواند مستقیماً بر دقت بازتاب آینه تأثیر بگذارد و قابلیت اطمینان آن به این بستگی دارد که آیا کل میدان آینه می تواند به طور عادی کار کند.علاوه بر این، کاهنده درایو چرخشی نیز نقش های مهمی مانند خود قفل شدن، مقاومت در برابر باد، ضد کج شدن و غیره را بر عهده دارد که می توان از آن به عنوان "قلبی" یاد کرد که عملکرد سالم سیستم ردیابی را تضمین می کند.
اطلاعات فنی SDE Slewing Drive
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
کاربرد
درایوهای چرخشی دو محوره در ردیاب های خورشیدی دو محوره، هلیواستات ها، ژنراتورهای متمرکز حرارتی برج، فتوولتائیک متمرکز (CPV)، دیش ژنراتور و آنتن ماهواره استفاده می شوند.
1. درایو چرخشی برای سیستم ردیابی خورشیدی دو محوره
2. درایو چرخان برای سیستم ردیابی ماهواره ای
3. درایو چرخشی برای سیستم ردیابی PV متمرکز
