محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE14" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 330~360/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
شماره مدل: | SE14 | وزن: | 63 کیلوگرم |
---|---|---|---|
نگه داشتن گشتاور: | 54200 نیوتن متر | گشتاور کج: | 68000 نیوتن متر |
گشتاور خروجی: | 6550 نیوتن متر | بار محوری استاتیک: | 680 کیلونیوتن |
بار رادیکال استاتیک: | 230 کیلونیوتن | ماده خام: | 50Mn، 42CrMo |
برجسته: | گیربکس چرخ دنده موتور چرخشی,گیربکس چرخشی افقی SE,گیربکس اسلو درایو 6550 نیوتن متر |

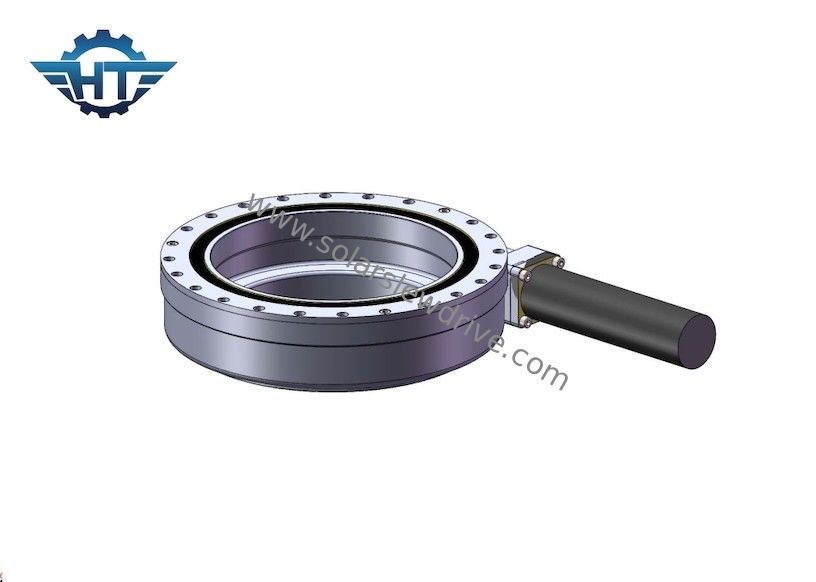

گیربکس چرخشی افقی SE با موتور دنده برای سیستم ردیابی خورشیدی
توضیحات گیربکس درایو چرخشی
درایو چرخان به دستگاه چرخ دنده، دستگاه درایو چرخان، جفت درایو، کاهنده چرخان، میز چرخان و ... نیز گفته می شود. اجزای اصلی درایو چرخان عبارتند از: یاتاقان چرخان، کرم، پایه ریخته گری و برخی قطعات استاندارد مانند یاتاقان، پیچ و مهره، و غیره دستگاه چرخاننده از حرکت محور برای کاهش مصرف نیرو و ایفای نقش در حفاظت ایمنی استفاده می کند.
عملکرد سری SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
کاربرد
درایوهای چرخشی عمدتاً در سکوهای فرمان خودروهای ویژه، کامیونهای مسطح سنگین، جرثقیلهای کانتینری، جرثقیلهای کامیونی، جرثقیلهای کامیون، وسایل نقلیه کاری هوایی، جرثقیلها، جرثقیل دروازهای، نیروگاههای کوچک بادی، ارتباطات هوافضا، دریافت ماهوارهای، ردیابی خورشیدی استفاده میشوند. سیستم ها و بسیاری از صنایع دیگر.به خصوص در سال های اخیر، توسعه سریع صنعت تولید برق فتوولتائیک خورشیدی به طور گسترده ای مورد استفاده قرار گرفته است.درایو دوار در صنعت تولید برق فتوولتائیک خورشیدی استفاده می شود و به طور کلی مجهز به یک موتور دنده ای دوار یا یک موتور دنده AC است.در ماشین آلات ساختمانی، یک موتور هیدرولیک عمدتاً به عنوان درایو قدرت پیکربندی می شود.
