ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | گشتاور خروجی نامی: | 0.065 دور در دقیقه |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | SE3 Solar Worm Gear Slewing Drive,7000 Nm Solar Worm Gear Slew Drive,Solar Tracking System Gear Slew Drive,7000 Nm Solar Worm Gear Slew Drive,Solar Tracking System Gear Slew Drive |
||

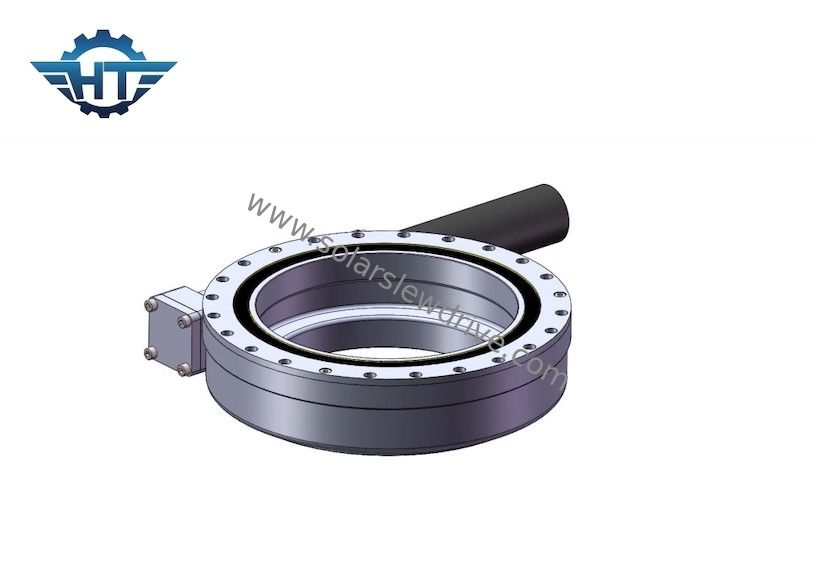

درایو چرخشی چرخ دنده کرم خورشیدی کوچک SE3 برای سیستم ردیابی نصب PV
چرخ دنده حلزونی درایودیشرح
درایو کرم فشرده Changzhou Hangtuo به دلیل چگالی توان بالا شناخته شده است.درایو کرم انتقال گشتاور را به حلقه چرخان تضمین می کند.این طرح به ویژه برای کاربردهایی با نیرو بالا و فضای محدود، مانند گیربکس های فرمان برای شاسی جرثقیل ها و وسایل نقلیه سنگین، جرثقیل های بارگیری، ماشین آلات ساختمانی و کشاورزی و جنگلداری مناسب است.
پارامترهای درایو چرخشی افقی SE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
موتور DC درایو چرخشی
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
