محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5" |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 145~226 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 30 روز |
قابلیت ارائه: | 12000 عدد در سال |
تایپ کنید: | درایو چرخشی عمودی | مواد: | QT |
---|---|---|---|
کاربرد: | سیستم CSP جمع آوری آینه | ضمانتنامه: | 10 سال |
رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
موتور: | 24 ولت DC | ویژگی: | زندگی طولانی |
برجسته: | درایو خورشیدی با ساختار جمعوجور,درایو خورشیدی چرخدنده CSP Worm Gear,درایو خورشیدی جمعآوری آینه |

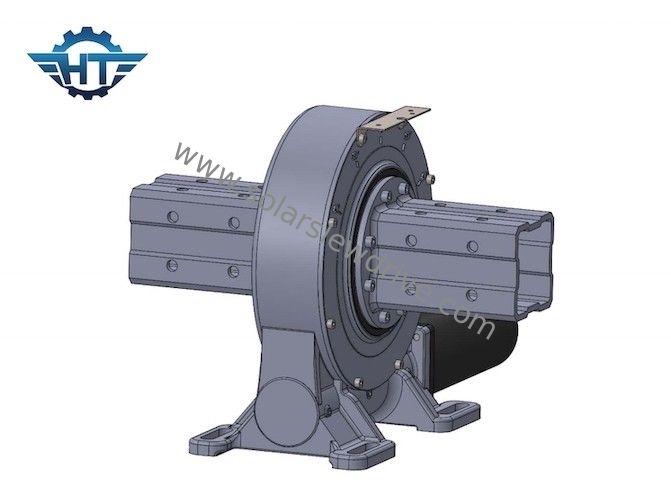

ساختار فشرده Worm Gear Solar Slew Drive for Mirror Collecting CSP System
Worm Gear Solar Slew Driveشرح
درایوهای چرخان را می توان به طور گسترده برای چرخش 360 درجه و سرعت متغیر، گشتاور زیاد و انتقال صاف، تطبیق با دقت بالا یا مکانیسم های فشرده استفاده کرد که عمدتاً به درایوهای چرخشی متکی هستند.
سیستم CSP جمع آوری آینه عمدتاً از یک لوله جمع آوری حرارت، یک سطح آینه جمع آوری، یک ساختار پشتیبانی و یک سیستم کنترل تشکیل شده است.درایوهای چرخشی بخش کلیدی در ساختار نگهدارنده هستند.
پارامترهای عملکرد درایو عمودی
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
برنامه های کاربردی
درایو چرخشی که به طور ویژه برای پاسخگویی به الزامات سیستم ردیابی خورشیدی توسعه یافته و طراحی شده است، این محصول در دستگاه چرخشی ردیاب خورشیدی استفاده می شود، که عمدتاً برای سیستم ردیابی تک محوری مسطح، دو محوره، سیستم ردیابی فتوولتائیک متمرکز، هلیواستات برج، تولید برق ظرف استرلینگ استفاده می شود. محدوده کاربرد گرمایش غلیظ متمرکز، دقت بالا، استحکام بالا و قابلیت اطمینان بالا.
