ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE21" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | QT | مدل: | SE21" |
|---|---|---|---|
| نسبت دنده: | 125:1 | گشتاور خروجی نامی: | 16 کیلو نیوتن متر |
| گشتاور کج: | 205 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | کاربرد: | ماشین اتوماسیون |
| برجسته: | درایو خورشیدی چرخ‌دنده‌ای محصور,درایو چرخشی خورشیدی برای دستگاه اتوماسیون,درایو خورشیدی 16 کیلونیوتن متری |
||

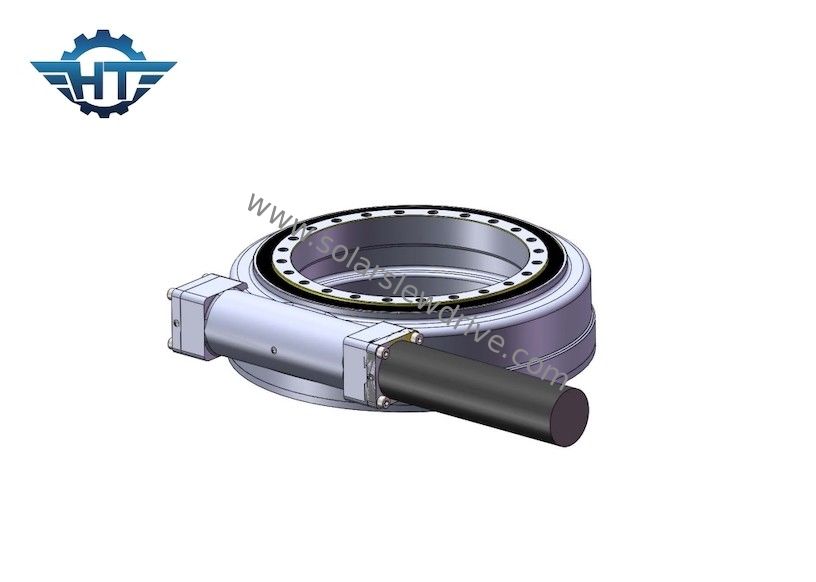

درایو چرخ دنده کرمی محصور در اندازه بزرگ برای ماشین های اتوماسیون و انرژی خورشیدی
سایز بزرگ Slew Driveشرح
درایو چرخان سایز بزرگ ما دارای نسبت انتقال بزرگ و فشرده تر از مکانیزم چرخ دنده مورب محور پلکانی است.سطح دندانه مشبک دو چرخ برای تماس با خط به طوری که ظرفیت باربری بسیار بیشتر و ضربه برگشتی کمتر و صدای کمتری دارد.درایو چرخان سایز بزرگ دارای ویژگی خود قفل شدن است و می تواند خود قفل شدن معکوس را انجام دهد، یعنی فقط کرم چرخ کرم را به حرکت درآورد.با این ویژگی، مکانیسم کرم مورد استفاده در ماشین آلات سنگین می تواند نقش حفاظتی ایمنی را ایفا کند.
پارامترهای درایوهای چرخشی سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
توضیحات محصول
محل مبدا: جیانگ سو، چین (سرزمین اصلی)
نام تجاری: Hangtuo
رتبه بندی محوری استاتیک:1600 KN
امتیاز شعاعی استاتیک: 640 KN
امتیاز محوری دینامیک: 385 KN
امتیاز شعاعی دینامیک: 335 KN
وضعیت: نو
گشتاور خروجی: 16 کیلو نیوتن متر
نسبت دنده: 125:1
گشتاور لحظه کج شدن: 205 کیلو نیوتن متر
گشتاور نگهداری: 105 KN.m
موتور:موتور هیدرولیک 125 سی سی، 160 سی سی، 200 سی سی
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
درایوهای چرخان Hangtuo و یاتاقان / حلقه چرخان را می توان برای تجهیزات ساخت و ساز و سیستم روباتیک اتوماسیون مانند جرثقیل های سواری کامیون، کارن های دریایی، بیل مکانیکی استفاده کرد.
مزایای
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانه، ظرفیت بار بالا
4. عملکرد خود قفل
