محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | QT | مدل: | VE7" |
---|---|---|---|
نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
گشتاور خروجی نامی: | 1750 نیوتن متر | نسبت دنده: | 57:1 |
بهره وری: | 40% | رنگ استاندارد: | RAL9006 |
برجسته: | درایو چرخ دنده کرم پاکت کوچک,سیستم ردیابی خورشید درایو چرخ دنده,درایو چرخ دنده 13200 نیوتن متر |

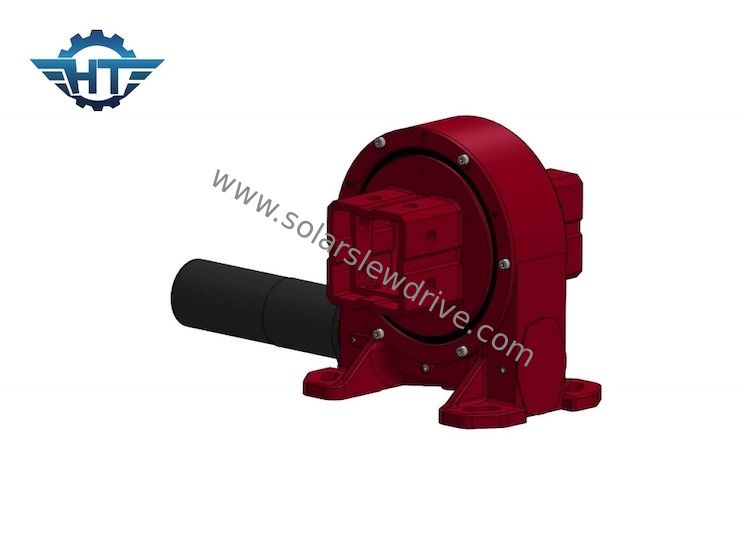

درایو چرخ دنده کرم پاکت کوچک برای سیستم ردیابی خورشید تک محور
پاکت Worm Gear Slew Driveشرح
درایوهای چرخشی را می توان به دو نوع باز و بسته تقسیم کرد.درایوهای چرخشی که ما تولید می کنیم اساساً از نوع محصور هستند و بیشتر در برنامه هایی با محیط های بسیار سخت و فواصل نگهداری و تعمیرات کوتاه مانند سیستم های ردیابی فتوولتائیک خورشیدی استفاده می شوند.درایوهای چرخشی نوع باز که ما تولید می کنیم عمدتاً در مواردی استفاده می شود که بازرسی، نگهداری و نگهداری قطعات ماشین را تسهیل می کند و همچنین برای جایگزینی راحت تر است، مانند در زمینه ماشین آلات ساختمانی.ساختار باز برای مهندسان راحت تر است.
اطلاعات فنی VE نوع Slewing Drive
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
کاربرد
تولید برق فتوولتائیک یک زمینه کاربردی مهم درایو چرخشی است.یک سیستم فتوولتائیک خورشیدی که از یک دستگاه درایو چرخشی به عنوان یک جزء دوار استفاده می کند، می تواند زوایای افقی و ارتفاعی سیستم را با توجه به موقعیت های مختلف خورشید در یک روز به طور دقیق تنظیم کند، به طوری که پانل های خورشیدی می توانند همیشه خروجی داشته باشند.در بهترین زاویه دریافت
