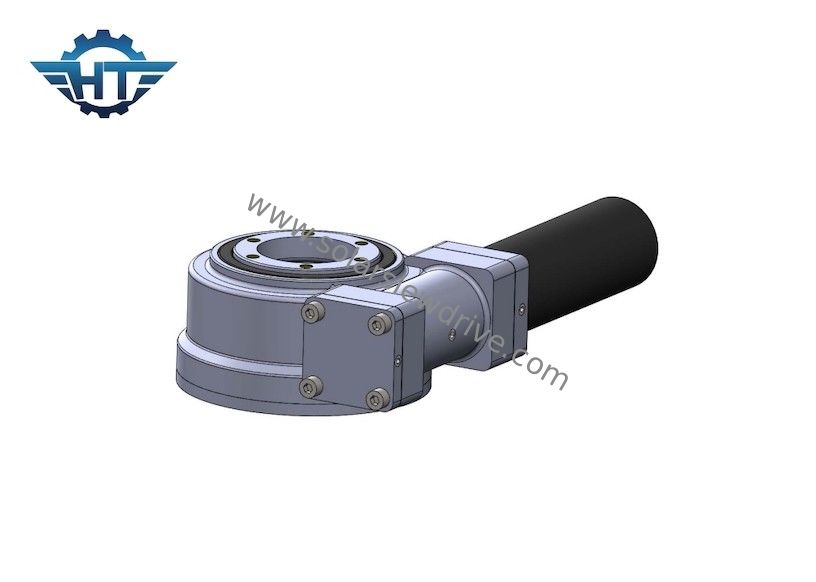

درایو چرخ دنده کرم افقی با موتور 68000 نیوتن متر برای سیستم ردیابی خورشیدی

درایو چرخ دنده کرم افقی با موتور 68000 نیوتن متر برای سیستم ردیابی خورشیدی

  • درایو چرخ دنده کرم افقی با موتور 68000 نیوتن متر برای سیستم ردیابی خورشیدی
  • درایو چرخ دنده کرم افقی با موتور 68000 نیوتن متر برای سیستم ردیابی خورشیدی
درایو چرخ دنده کرم افقی با موتور 68000 نیوتن متر برای سیستم ردیابی خورشیدی
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14"
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 330~360/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 تا 45 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
شماره مدل: SE14" ماده خام: QT
نگه داشتن گشتاور: 54200 نیوتن متر گشتاور کج: 68000 نیوتن متر
گشتاور خروجی: 6550 نیوتن متر بار محوری استاتیک: 680 کیلونیوتن
بار رادیکال استاتیک: 230 کیلونیوتن وزن: 63 کیلوگرم
برجسته:

درایو چرخ دنده حلزونی با موتور چرخ دنده

,

درایو چرخ دنده 68000 نیوتن متری

,

درایو چرخ دنده 14 اینچی SE

گیربکس کرمی افقی SE با موتور چرخ دنده برای سیستم ردیابی خورشیدی



گیربکس Slew Drive Worm شرح



درایو چرخشی SE از فناوری درایو کرم ساعت شنی استفاده می کند و ساختار کرم ساعت شنی تماسی چند دنده ای با مقاومت ضربه ای خوب را به کار می گیرد و برای کاربردهای دقیق تر برای دستیابی به حداکثر گشتاور دنده و پایدارترین چرخش مناسب است.یک درایو چرخشی استاندارد با یک محفظه محصور و یک کرم ساعت شنی خود قفل دار مجهز شده است.هنگامی که ورودی برق به حالت خنثی باز می گردد، کرم بدون هیچ ترمز خارجی، بار را در جای خود قفل می کند.این طراحی درایو چرخشی SE را به یک راه حل ایده آل برای تطبیق چرخش نسبی دو جسم تبدیل می کند.



عملکرد سری SE



مدل نسبت گشتاور خروجی نامی (نیوتن متر) گشتاور کج (Nm) گشتاور نگهداری (نیوتن متر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) خود قفل شدن وزن (کیلوگرم)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 آره 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 آره 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 آره 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 آره 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 آره 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 آره 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 آره 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 آره 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 آره 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 آره 204



حمل و نقل، جابجایی و ذخیره سازی



حمل و نقل فقط در موقعیت افقی، باید از ضربه جلوگیری شود.

دستکش کار بپوشید و در هنگام دست زدن به درایو مراقب باشید.

از سوراخ های حلقه ها در درایوهای چرخشی برای ثابت کردن پیچ ها برای بالا بردن، جابجایی و قرار دادن ایمن استفاده کنید.

فقط در حالت افقی و در اتاق های بسته نگهداری شود، آن را به دور از خیس شدن نگهداری کنید، محافظت در برابر خوردگی سطح سطوح جفت گیری در معرض تقریباً 1 ماه در بسته بندی بسته دوام می آورد.نگهداری طولانی تر نیاز به اقدامات حفاظتی خاصی دارد.



حمل حلقه های بدون بسته بندی

از وسایل بالابر مناسب استفاده کنید/ هرگز محصول را به صورت عمودی حمل نکنید

درایوهای بدون بسته بندی را می توان با وسایل بالابر تحت شرایط زیر حمل کرد:

  • دنده بالابر باید به طور مناسب برای بار حمل و نقل واحد پیکربندی شود.
  • پیچ های حلقه باید متناسب با وزن واحد حمل و نقل پیکربندی شوند.
  • درایو slew فقط باید به تنهایی حمل شود.
  • حمل و نقل در داخل شرکت فقط باید به صورت افقی انجام شود.
