محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 61:1 | استفاده: | سیستم ردیابی خودکار فتوولتائیک |
---|---|---|---|
محل منبع: | چانگژو، چین | گشتاور خروجی نرمال: | 4400 نیوتن متر |
نگه داشتن گشتاور: | 30800 نیوتن متر | گشتاور کج: | 45000 نیوتن متر |
خود قفل: | آره | محافظت از ویژگی: | IP66 |
برجسته: | درایو چرخشی ردیاب خورشیدی سرعت آهسته,درایو چرخشی خورشیدی 4400 نیوتن متر,فتوولتائیک اتوماتیک |

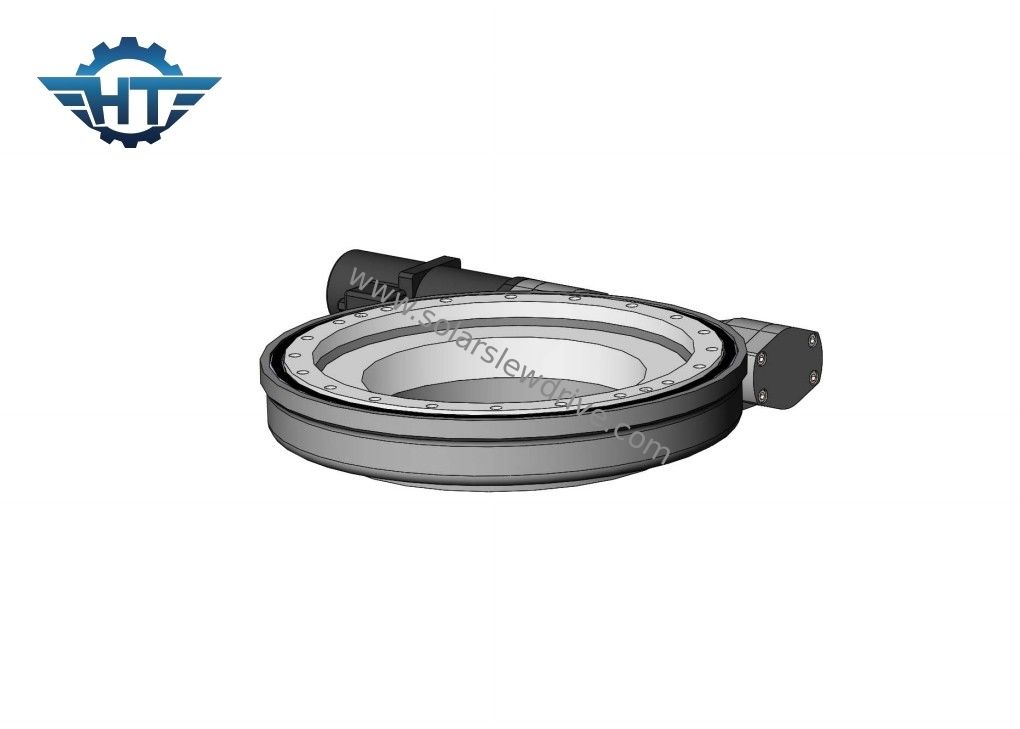

درایو چرخان ردیاب خورشیدی کوچک با سرعت آهسته برای سیستم ردیابی خودکار فتوولتائیک
درایو چرخشی ردیاب خورشیدی کوچکشرح
انرژی خورشیدی به عنوان یک انرژی پاک و بدون آلاینده، چشم انداز توسعه بسیار گسترده ای دارد و به انرژی سبز توسعه یافته توسط همه کشورها تبدیل شده است.اما انرژی خورشیدی از چگالی کم، طبیعت متناوب و تغییرات مداوم در جهت و شدت نور در طول زمان رنج می برد.سیستم فتوولتائیک ثابت سنتی این است که پنل خورشیدی را روی براکت ثابت کند، به طوری که آرایه پانل فتوولتائیک با زاویه خاصی رو به خورشید باشد، که با موقعیت خورشید تغییر نخواهد کرد، که بر راندمان تبدیل فوتوالکتریک تأثیر می گذارد.اگر بین سیستم فتوولتائیک و پرتوهای خورشید 25 درجه انحراف وجود داشته باشد، قدرت خروجی آرایه فتوولتائیک به دلیل کاهش انرژی تابشی به صورت عمودی تابشی حدود 10 درصد کاهش می یابد.از روز تا شب، طلوع و نزول خورشید و زاویه تابش خورشید همیشه تغییر می کند.بنابراین، اگر سیستم بتواند زاویه آرایه پانل را با زاویه نور تغییر دهد، نرخ تبدیل فتوولتائیک را می توان بهبود بخشید.این را می توان با سیستم ردیابی تک محوره و سیستم ردیابی دو محوره با استفاده از درایو چرخان به دست آورد.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
موتور DC
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلاین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود سر و صدای کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده پین نورد در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم تا عمر گیربکس بسیار بیشتر باشد.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
