محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 330~360/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
شماره مدل: | افقی 9 اینچ | رنگ: | نقره ای یا درخواستی |
---|---|---|---|
نگه داشتن گشتاور: | 30800 نیوتن متر | گشتاور کج: | 45000 نیوتن متر |
گشتاور خروجی: | 4400 نیوتن متر | بار محوری استاتیک: | 340 کیلونیوتن |
بار رادیکال استاتیک: | 130 کیلونیوتن | موتور: | موتور 24 ولت dc |
برجسته: | درایو خورشیدی ردیابی PV در فضای باز,درایو کرم خورشیدی SE9,درایو خورشیدی 45000 نیوتن متری |

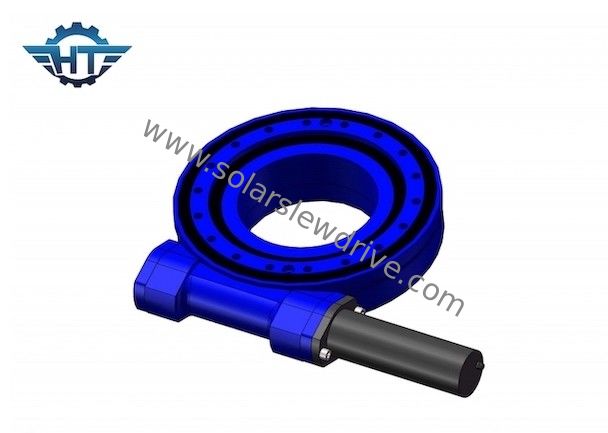

Worm Drive SE9 IP66 Solar Slew Drive for Long Life System Tracking PV Outdoor
Worm Drive Solar Slew Driveشرح
درایوهای چرخان را می توان در سیستم های ردیابی تک محوره با انرژی خورشیدی استفاده کرد.
ردیابی تک محوری: همانطور که از نام آن پیداست، تنها یک محور چرخشی برای تغییر موقعیت و زاویه پنل خورشیدی وجود دارد تا شدت نور خورشید عمود بر صفحه خورشیدی به حداکثر برسد و در نتیجه نرخ تبدیل فتوولتائیک بهبود یابد.درایو چرخشی سیستم فتوولتائیک را قادر می سازد تا به تغییرات زاویه ای دست یابد.
ردیابی تک محوری را می توان به دو دسته تقسیم کرد: ردیابی تک محوری افقی، ردیابی تک محوری شیب دار و ردیابی تک محوری عمودی با توجه به جهت محور چرخش.درایوهای چرخشی تک محوره عموماً در سیستم های ردیابی تک محور افقی، سیستم های ردیابی تک محوره کج و سیستم های ردیابی تک محور عمودی استفاده می شوند.
پارامترهای SE9
مدل | SE9 |
نسبت | 61:1 |
گشتاور خروجی نامی (نیوتن متر) | 4400 |
حداکثر گشتاور خروجی (3 ثانیه) (نیوتن متر) | 5612 |
سرعت چرخش نامی (RPM) | 0.03 |
گشتاور کج (Nm) | 16000 |
گشتاور نگهداری (نیوتن متر) | 27200 |
بار محوری (kN) | 60 |
بار شعاعی (kN) | 130 |
بهره وری | 40% |
دقت (°) | 0.1 |
خود قفل شدن | آره |
وزن (کیلوگرم) | 49 |
سوراخ های نصب | 8 * M16 |
قطر دایره مرکزی | Φ 224 میلی متر |
سوراخ داخلی | Φ 198 میلی متر |
دمای کار | - 30 ~ 80 ℃ (گریس مخصوص اختیاری که در مکان های سردتر یا گرمتر استفاده می شود) |
موتور دنده همسان | 24 ولت، 2 دور در دقیقه، 134 وات، 180 نیوتن متر، 5 آمپر |
سیاست گارانتی | Slew drive 5 سال، موتور 1 سال، تمدید گارانتی موجود است |
بسته بندی و حمل و نقل ما
همه درایوهای slew با جعبه چوبی بدون بخور بسته بندی می شوند.
پشتیبانی از حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل جاده ای، اکسپرس مانند TNT، DHL، UPS، EMS، Fedex و غیره برای حمل و نقل محموله نمونه و کوچک.
کاربرد
درایو چرخشی SE9 ما میتواند به طور گسترده در سیستمهای ردیابی خورشیدی PV، CPV، STP، CSP و کاربردهای ساختمانی، مانند جرثقیلهای کامیون، مانلیفت، میزهای گردان، ماشینآلات بندری، وسایل نقلیه مدولار، سیستمهای کوچک برق بادی و ارتباطات ماهوارهای، حملونقل بار سنگین، استفاده شود. تجهیزات بازرسی پل، پلت فرم کار تلسکوپی، الزامات چرخاننده سبد، جرثقیل قایق بادبانی، میکسر سیمان، بیل مکانیکی، و غیره. ما همچنین می توانیم اندازه های متعددی از درایوهای چرخان و برارینگ های چرخان، موتور هیدرولیک و موتور DC را برای مطابقت با درایوهای چرخان ارائه دهیم.
