ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | سری افقی |
| کاربرد: | سیستم ردیابی خورشیدی پر فشار | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | راننده: | موتورهای 24vdc |
| برجسته: | درایو چرخ دنده چرخ دنده با فشار بالا,موتورهای چرخشی چرخ دنده 24 Vdc,درایو چرخشی چرخ دنده با موتور پله ای |
||

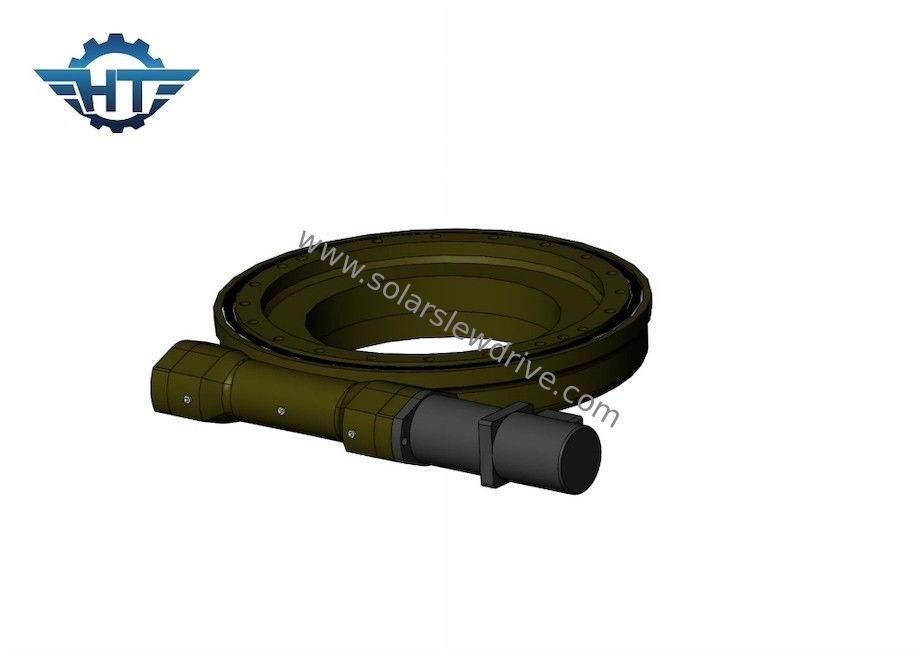

درایو چرخان با موتور پله ای و رمزگذار برای سیستم ردیابی خورشیدی با فشار بالا
Slewing Driveشرح
سیستم تک محور افقی با درایو چرخشی تک محوره
سیستم ردیابی تک محوری برای استفاده در مناطق با عرض جغرافیایی کمتر از 30 درجه مناسب است و می تواند تولید برق را 20 تا 30 درصد افزایش دهد.
سیستم تک محور شیبدار با درایو چرخشی تک محوره
ردیابی تک محوری مورب و ردیابی تک محوری عمودی برای استفاده در مناطق با عرض جغرافیایی بالاتر از 40 درجه مناسب است که می تواند تولید برق را 25٪ -35٪ افزایش دهد.
سیستم ردیابی دو محوره با استفاده از درایو چرخشی دو محوره
این سیستم دارای یک محور چرخش در دو جهت است.پانل ها را می توان برای ردیابی خورشید در همان زمان در آزیموت خورشید و همچنین در ارتفاع آن ساخت.به طوری که برای دستیابی به این که پانل ها عمود بر پرتوهای خورشید باقی می مانند.ردیابی دو محوره برای استفاده در مناطق با عرض جغرافیایی بالاتر از 40 درجه مناسب است که می تواند تولید برق را 35-45 درصد افزایش دهد.
پارامترهای SE Slewing Drive
| پارامترهای عملکرد مدل SE | ||||||||||
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
درباره ما
می توانید نوع پایه (دنده باز) یا نوع کاملا بسته را سفارش دهید.ما همچنین یک درایو چرخشی دو محوره (درایو چرخشی تک به طور همزمان در هر دو جهت می‌چرخد) و یک درایو دوگانه تک شفت (دو کرم محرکه یاتاقان چرخشی یکسان را روی یک شفت تکی می‌رانند) ارائه می‌کنیم.
کاربردهای معمولی slew drive عبارتند از نیروگاه های خورشیدی، توربین های بادی، جرثقیل های کامیون، وسایل نقلیه هوایی، تجهیزات کاربردی، تجهیزات هیدرولیک، تجهیزات نفتی، تجهیزات فرمان چرخ، بیل مکانیکی و تجهیزات بالابر خودکار.بسیاری از برنامه های کاربردی دیگر وجود دارند که به طور کامل لیست نشده اند، زیرا درایو چرخشی بهترین انتخاب برای برنامه هایی است که بارهای بالا و گشتاور بالا را در یک گیربکس ارائه می دهند.
ما انواع مختلفی از درایوهای slew را تولید می کنیم و انواع مختلفی از درایوها و اجزای درایو را ارائه می دهیم.درایوهای slew ما می توانند قفل شونده یا پشت درایو باشند.هنگامی که نیروی معکوس از حلقه چرخان به کرم منتقل می شود، درایو چرخشی خود قفل معکوس نمی شود و نیازی به نصب ترمز جداگانه نیست.به جای خود قفل شدن، می توان آن را به صورت معکوس هدایت کرد.برای کاربردهای هیدرولیک، ما موتورهای هیدرولیک را به مشتریان خود عرضه می کنیم.برای تجهیزات الکتریکی، ما می توانیم گیربکس و موتورهای مختلف را برای مشتریان خود عرضه کنیم.
