ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | QT | مدل: | VE7 اینچ |
|---|---|---|---|
| نسبت دنده: | 57:1 | دقت، درستی: | ≤ 0.1 درجه |
| راننده: | موتور DC | رنگ: | همان طور که درخواست شد |
| نگه داشتن گشتاور: | 30800 نیوتن متر | بسته: | مورد تخته سه لا |
| برجسته: | درایو چرخ دنده افقی کرم ساعت شنی,درایو چرخ دنده VE7 اینچی,سیستم ردیابی پنل PV Slew Drive |
||

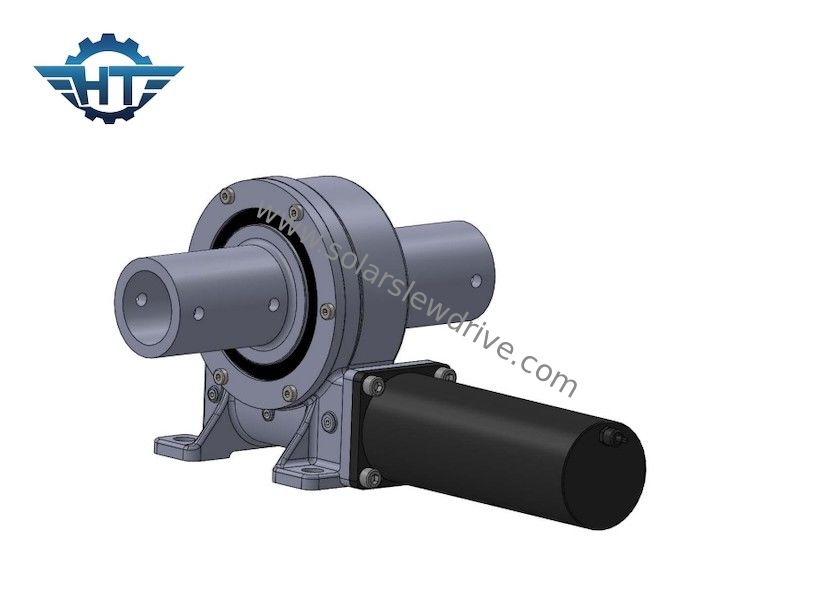

درایو چرخ دنده کرم ساعت شنی VE7 برای سیستم ردیابی پنل PV تک محوره افقی
Worm Gear Slew Driveشرح
درایو را می توان به دو نوع تقسیم کرد: درایو چرخ دنده و درایو چرخ دنده حلزونی با توجه به اشکال مختلف انتقال و می توان آن را به دو نوع تقسیم کرد: نوع باز و نوع بسته با توجه به اشکال مختلف انتقال بسته.ساده ترین شکل محرک چرخشی در بیل مکانیکی، جرثقیل برجی و سایر ماشین آلات ساختمانی استفاده می شود.میز گردان روی محصول آخرین حلقه زنجیره انتقال کاهش است.این درایو چرخشی یک گیربکس دنده باز است و قسمت جلویی آن باید به یک کاهنده سیاره ای با نسبت کاهش زیاد به عنوان ورودی قدرت مجهز شود، بنابراین فقط می توان آن را یک درایو چرخشی نامید.نمونه اولیه درایو، به منظور گسترش دامنه کاربرد چنین محصولاتی و بهبود بیشتر راحتی استفاده و نگهداری محصول، یک درایو چرخشی با چرخ دنده کرم و درایو کرم یکپارچه توسعه داده شده است.برای چنین محصولاتی، درایو چرخشی مجهز به کرم پوشاننده نه تنها گشتاور رانندگی را افزایش می دهد، بلکه دقت رانندگی را نیز بیشتر می کند و می تواند به صورت دیجیتالی کنترل شود، بنابراین به طور گسترده در دستگاه های ردیابی و تنظیم دقیق در خورشید و باد استفاده می شود. تجهیزات تولید برقنتایج کاربردی خوبی در زمینه ربات ها، رادار، بالابرهای سنگین با سرعت کم، تجهیزات بالابر، صفحات گردان CNC دقیق و سایر محصولات دارد.
برگه فنی Slewing Drive سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
کاربرد
ما متعهد به تحقیق، توسعه و بکارگیری درایوهای چرخشی با کیفیت بالا هستیم.ما درایوهای چرخان مکانیکی قابل اعتماد برای تک محور افقی، سیستم ردیابی PV دو محوره، CSP، طراحی ردیابی خورشیدی CPV ارائه می دهیم. محصولات حرفه ای و با کیفیت ما نیز به عنوان یک راه حل ثابت بر روی پلت فرم کاری هوایی، جرثقیل کامیون، چنگ زدن چوب استفاده می شود. ، دکل حفاری، تجهیزات اسپری، وسیله نقلیه ماژول هیدرولیک، خطوط مونتاژ خودکار، سیستم های انحراف باد و غیره.
