| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1100/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

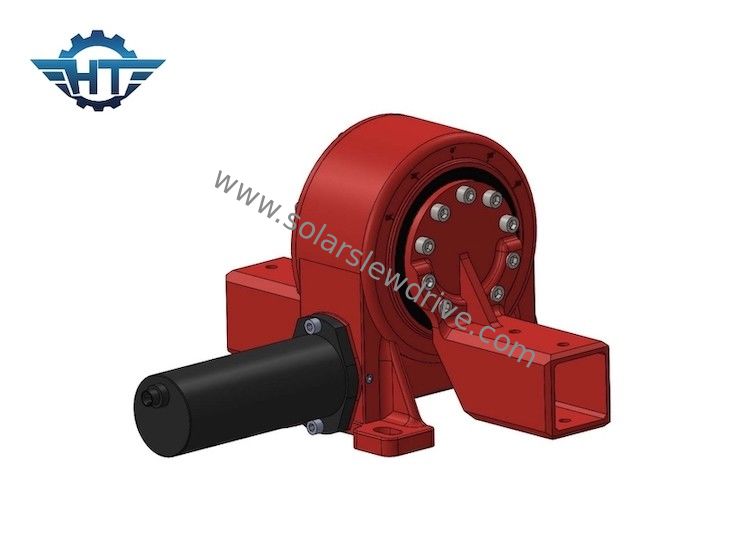

VE8 تک محوره ردیاب خورشیدی Slew Drive, Vertical Slew Drive for Sun Tracking System
درایو چرخشی تک محور VE8شرح
درایو چرخشی کرم پوششی محصول اصلی برند Hangtuo است.این محصول عمدتاً در موقعیت‌های بار سنگین و پیچیده با سرعت کم، مانند ردیابی همزمان پانل‌های خورشیدی بزرگ و تنظیم جهت پره‌های توربین بادی استفاده می‌شود.برای بارگذاری و واژگونی لحظه، به خوبی ساخته شده، مشخصات نصب، کاهنده بازگشت کرم پاکت در محدوده طراحی استفاده می شود، عمر آن می تواند تا سی سال باشد.
داده های عملکرد سری VE Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
کاربرد
درایو چرخشی یک محصول عالی برای کاربرد است که به قدرت گشتاور چرخشی نیاز دارد.
Slew Drive For Solar: در چرخش پانل های فتوولتائیک خورشیدی طراحی شده است و راندمان تولید برق را بهبود می بخشد.راه حل های ردیابی خورشیدی تک محور و دو محوره در دسترس هستند.
برای ژنراتورهای بادی: درایوهای چرخشی برای چرخاندن پایه در توربین های بادی استفاده می شوند
برای کاربرد ماشین آلات ساختمانی: به طور گسترده بر روی جرثقیل کامیون سوار شده، سکوی کار هوایی، جرثقیل اسکله، چنگ زدن چوب استفاده می شود.
برای بازار صنعت: اتوماسیون / خط مونتاژ، بازوی رباتیک
برای ماهواره: درایو slew را می توان برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در بشقاب ماهواره ای استفاده کرد
