ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~380/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت، درستی: | کمتر از 0.1 درجه |
| راننده: | موتور DC برقی | تایپ کنید: | نصب شده به صورت عمودی |
| کاربرد: | سیستم ردیابی خورشیدی | رنگ: | همان طور که درخواست شد |
| برجسته: | درایو چرخش چرخ دنده حلزونی عمودی,درایو چرخاننده چرخ دنده 9 اینچی,درایو چرخشی چرخ دنده با گشتاور نگهدار بالا |
||

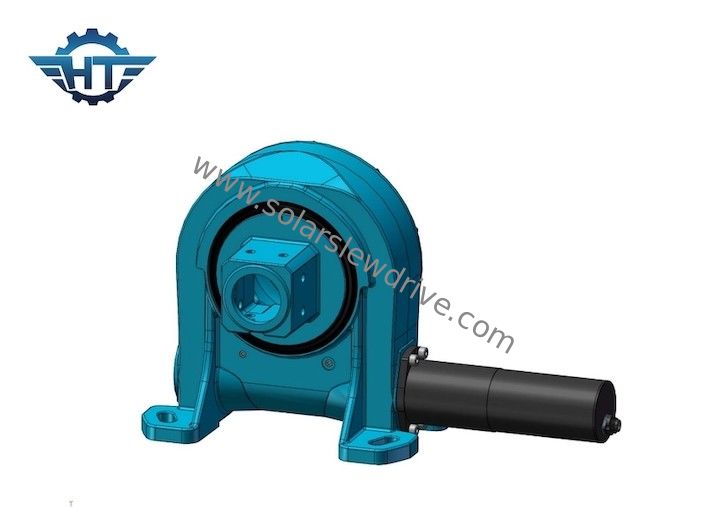

درایو چرخشی چرخ دنده کرم عمودی 9 اینچی برای سیستم ردیابی خورشیدی با گشتاور بالا
Worm Gear Slewing Driveشرح
از آنجایی که کاهنده درایو چرخشی معمولاً به عنوان یک جزء عمومی از تجهیزات در مقیاس بزرگ استفاده می شود، محصول کاهنده درایو چرخشی هنگام تحویل به کاربر در حالت مونتاژ قطعه قرار دارد و باید هنگام ورود به میزبان متصل و مونتاژ شود. در سازنده دستگاه کاملدر این فرآیند، به ویژه برای درایو چرخشی با ساختار بسته، به دلیل اینکه اتصال بین پوشش بیرونی و قسمت انتقال داخلی و اتصال بین کل درایو چرخشی و میزبان از مجموعه سوراخ‌های اتصال یکسانی استفاده می‌کند، درایو چرخشی از قبل است. - هنگامی که از کارخانه خارج می شود، بین پوشش بیرونی و قسمت انتقال داخلی متصل می شود.این اتصال شامل فاصله انتقال و تنظیم موقعیت قسمت‌های انتقال داخلی درایو چرخان است، بنابراین هنگام اتصال به میزبان، لازم است این پیش‌اتصالات در همان گروه سوراخ‌های فلنج حفظ شود و از سوراخ‌های دیگری که برای کاربران در نظر گرفته شده است استفاده شود. توسط سازنده درایو چرخشیباید همراه با هاست نصب شود.در طی این فرآیند، فرم مونتاژ اصلی درایو چرخان نباید آسیب ببیند تا به راندمان انتقال آن آسیب نرسد.درایو چرخشی که به کاربر تحویل داده می شود قبل از خروج از کارخانه با روغن روان کننده پر شده است.هنگامی که موتور اصلی به کاربر تحویل داده می شود، باید به کاربر اطلاع داده شود که به طور منظم روغن روان کننده اضافه کند و آن را طبق قوانین استفاده از درایو چرخان نگهداری کند.
پارامترهای سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. چرخش ± 60 درجه، توقف سخت در داخل
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
کاربرد
کاربردها شامل ردیاب‌های خورشیدی، توربین‌های بادی، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات ابزار، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های تایر، حفارها، بالابرهای خودرو و توربین‌های بادی، دیش‌ها، آنتن ماهواره‌ای و غیره است.
