| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~380/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

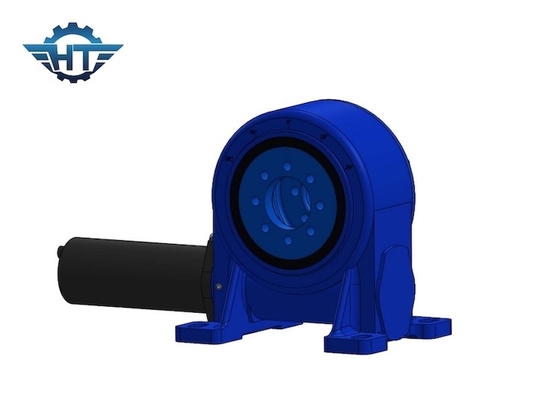

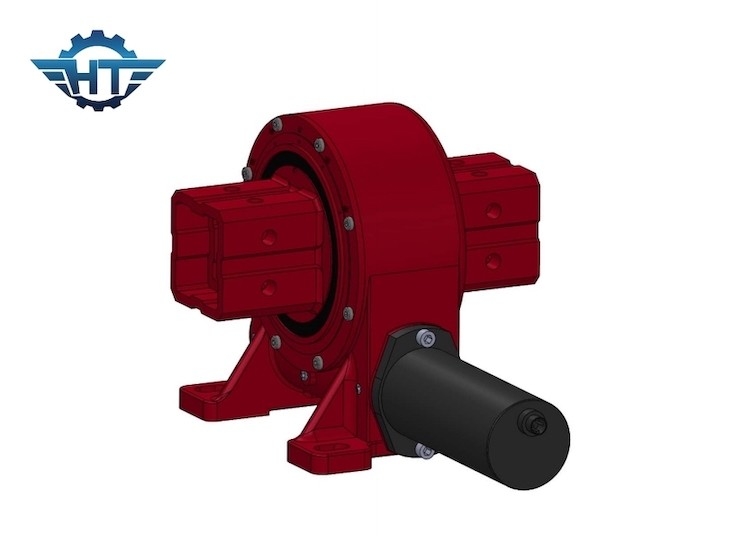

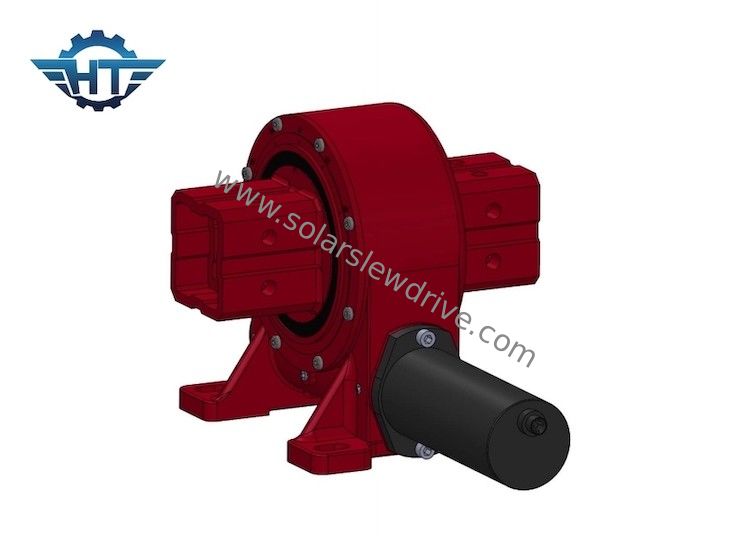

درایو چرخ دنده تک کرم VE9 با گشتاور بالا برای اتصال سیستم ردیابی خورشیدی
شرح
درایوهای چرخان یا یاتاقان های حلقه چرخان، ماژول های چرخشی هستند که واحدهای چرخشی فشرده ای هستند که در یک محفظه چدنی که حاوی یک حلقه چرخشی با چرخ دنده است، یکپارچه شده اند.چرخ دنده حلقه چرخش را با دقت زیادی می چرخاند و امکان چرخش نرم و حداکثر تلاش را فراهم می کند.
امکانات
1. خود قفل معکوس به دلیل ویژگی های خود قفل شدن چرخ دنده حلزونی.این ویژگی پایداری عملیات میزبان و عامل ایمنی را تا حد زیادی افزایش می دهد.
2. در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم در داخل
3. بار بزرگ برای استفاده از تماس چند دندانه
4. عملکرد خود قفل استاتیک
5. توقف سخت در داخل
برنامه های کاربردی
کاربردهای معمولی درایو چرخشی یا حلقه چرخان شامل نیروی خورشیدی، توربین‌های بادی، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، دسته‌های تایر، حفارها و بالابرهای خودرو می‌شود.
