| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1100 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

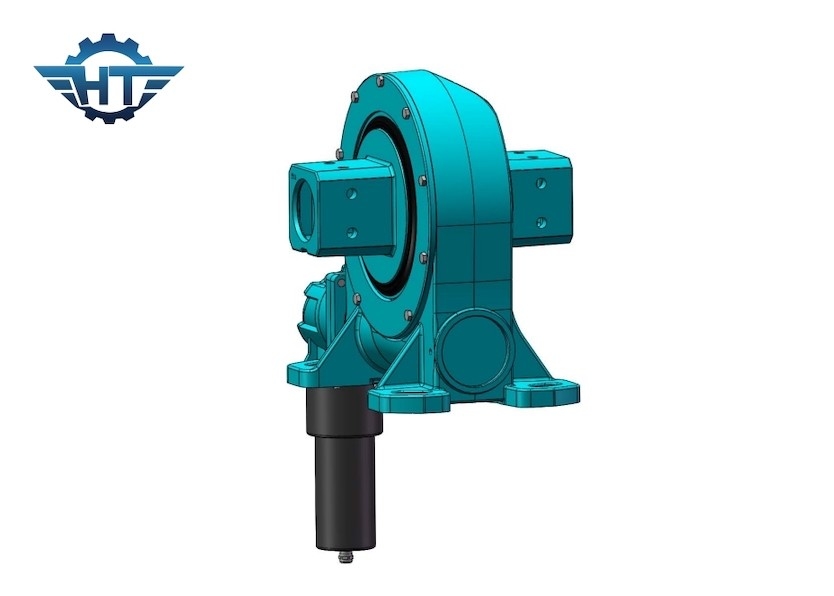

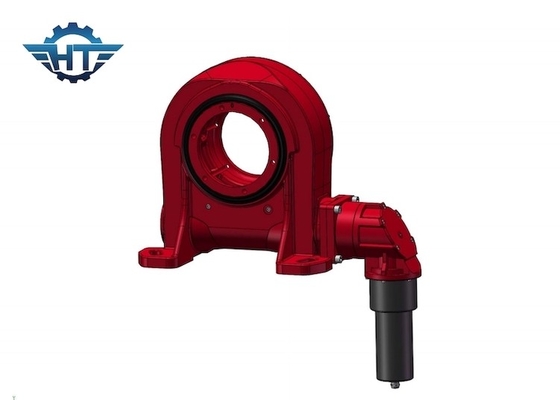

درایو چرخ دنده کرم عمودی VE9 با محفظه محصور برای سیستم ردیابی خورشیدی
Worm Gear Slew Driveشرح
درایوهای چرخشی به‌روزرسانی مکانیزم درایو کرم برای کاربردهایی هستند که گشتاور چرخشی و بار باید در یک گیربکس حفظ شوند.Hangtuo یک تولید کننده متخصص در تولید و فروش درایوهای چرخان است که درایوهای چرخشی قابل تنظیم، با کیفیت بالا و قیمت رقابتی را ارائه می دهد.ما از طراحی تا اجرا با شما کار خواهیم کرد تا رضایت کامل را تضمین کنیم.
داده های فنی درایو چرخشی مدل VE
|
پارامترهای عملکرد مدل VE |
||||||||||||
|
مدل |
گشتاور خروجی نامی (نیوتن متر) |
گشتاور نگهداری (نیوتن متر) |
گشتاور کج (Nm) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
دقت (درجه) |
دقت، درستی |
IP |
دمای کاری (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
|
3" |
600 |
1800 |
1500 |
22 |
15 |
31:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
12 کیلوگرم |
|
5" |
800 |
9200 |
5000 |
16 |
27 |
37:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
18 کیلوگرم |
|
7" |
1750 |
13200 |
7000 |
34 |
58 |
57:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
32 کیلوگرم |
|
8" |
2250 |
20400 |
11200 |
50 |
80 |
51:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
28 کیلوگرم |
|
9" |
4300 |
30800 |
16000 |
60 |
130 |
61:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
52 کیلوگرم |
|
12" |
5600 |
40560 |
25000 |
77 |
190 |
78:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
65 کیلوگرم |
|
14" |
6750 |
44200 |
48000 |
110 |
230 |
85:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
88 کیلوگرم |
|
17" |
9460 |
53040 |
67000 |
142 |
390 |
102:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
135 کیلوگرم |
|
21" |
16000 |
65000 |
89000 |
337 |
640 |
125:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
192 کیلوگرم |
|
25" |
21450 |
89000 |
112000 |
476 |
950 |
150:1 |
40% |
≤0.10 |
66 |
-40+120 |
آره |
251 کیلوگرم |
مزایای
1. مدولار بودن
با توجه به درجه یکپارچگی بالای درایو دوار، کاربر مجبور نیست هر یک از قطعات تشکیل دهنده دستگاه چرخان را خریداری و پردازش کند و تا حدودی فرآیند آماده سازی را در ابتدای تولید محصول کاهش دهد. در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.
2. امنیت
درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس، می تواند به خود قفل معکوس دست یابد، که فقط توسط کرم رانده می شود و نمی تواند توسط چرخ دنده حلزونی رانده شود.این ویژگی اجازه می دهد تا درایو چرخشی می تواند به طور گسترده ای در بلند کردن، کار هوایی و سایر تجهیزات مورد استفاده قرار گیرد، در حالی که میزبان محتوای علمی و فنی را بهبود می بخشد، بلکه پایداری عامل ایمنی عامل و عامل ایمنی میزبان را نیز تا حد زیادی افزایش می دهد.Slew drive با محصولات چرخشی سنتی، در مقایسه با نصب ساده، آسان برای نگهداری، تا حد بیشتری، صرفه جویی در فضا برای نصب.
3. طراحی میزبان را ساده کنید
در مقایسه با درایو دنده سنتی، درایو چرخ دنده کرم می تواند نسبت کاهش نسبتاً بزرگی داشته باشد، در برخی موارد، میزبان می تواند قطعات کاهنده را ذخیره کند، به طوری که هزینه های تهیه را برای مشتریان کاهش دهد، بلکه میزان شکست میزبان را نیز تا حد زیادی کاهش می دهد.
برنامه های کاربردی
میدان تولید برق فتوولتائیک
تولید برق فتوولتائیک یک زمینه مهم و پرکاربرد درایو چرخشی است.ماژول فتوولتائیک خورشیدی با درایو چرخشی به عنوان جزء دوار می تواند زاویه چرخش و زاویه ارتفاع میزبان را با توجه به موقعیت های مختلف خورشید در طول روز به طور دقیق تنظیم کند تا پنل خورشیدی همیشه در بهترین زاویه دریافت باشد.
