| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 کامپیوتر |
| قیمت: | 145~226 USD/PC |
| Delivery Time: | 15 تا 30 روز |

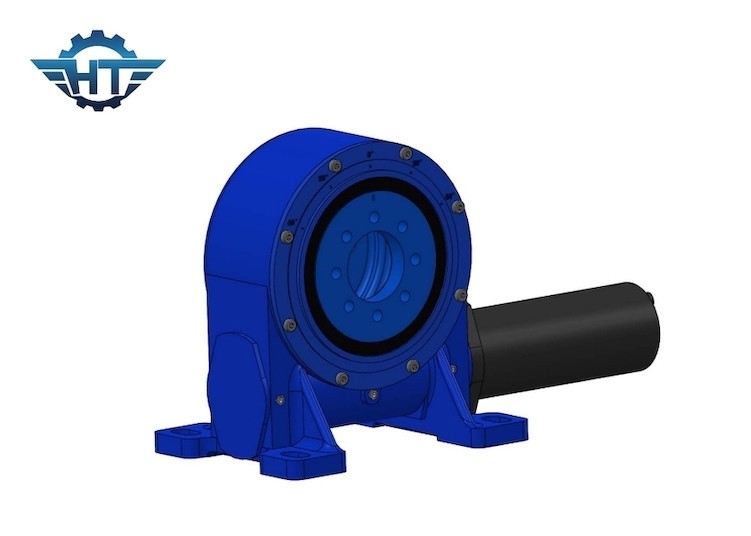

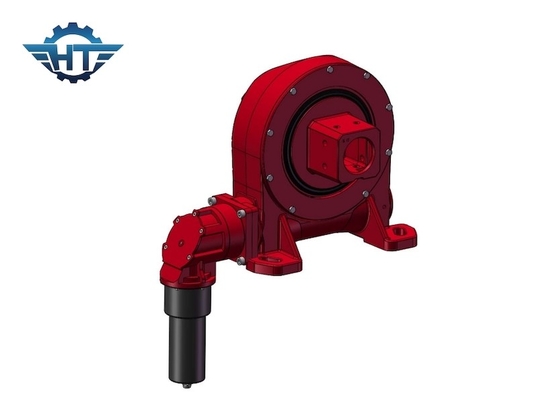

درایو چرخشی چرخ دنده کرم تک محور برای سیستم ردیابی خورشیدی موتور الکتریکی 24vdc
Worm Gear Slewing Drive توضیحات
با توجه به استفاده از یاتاقان چرخشی و ساختار کرم حلقوی، کاهنده دوار می تواند به تماس چند دندانه دست یابد و دارای ویژگی های گشتاور انتقال بزرگ و عملکرد پایدار است.می تواند بارهای شعاعی و محوری بزرگ و گشتاورهای واژگونی قوی را تحمل کند.(قابلیت مقاومت در برابر باد)، به طور گسترده ای در سیستم ردیابی تولید برق خورشیدی فتوولتائیک و سایر صنایع انرژی نو توسط مشتریان داخلی و خارجی استفاده می شود.
محصولات در حال حاضر دارای 11 مدل از قطر 1 اینچ تا قطر 25 اینچ و بیش از 60 نوع هستند که می توانند نیازهای اشکال مختلف فتوولتائیک، فوتوالکتریک، فتوترمال عمومی و ردیابی دقیق را برآورده کنند.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
کاربرد
درایو چرخشی عمدتاً در سیستم های ردیابی تک و دو محوره تولید برق خورشیدی فتوولتائیک، ماشین آلات ساختمانی، ماشین آلات بندری و نیروگاه های کوچک بادی، ردیابی رادار ماهواره ای و سایر زمینه ها استفاده می شود.
