محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE6" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | گیربکس چرخاننده درایو | مواد: | 42CrMo یا 50Mn |
---|---|---|---|
ضمانتنامه: | 5 تا 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
نوع دندان: | تماس چند دندانه | برنامه های کاربردی: | نیروگاه های خورشیدی CSP و CPV |
رنگ: | مشتری مورد نیاز است | موتور: | 24 ولت |
برجسته: | درایو کرم حلقوی پوششی تک محوری,درایو درایو کرم پوشاننده 50Mn,درایو کرمی پوششی 3 اینچی |

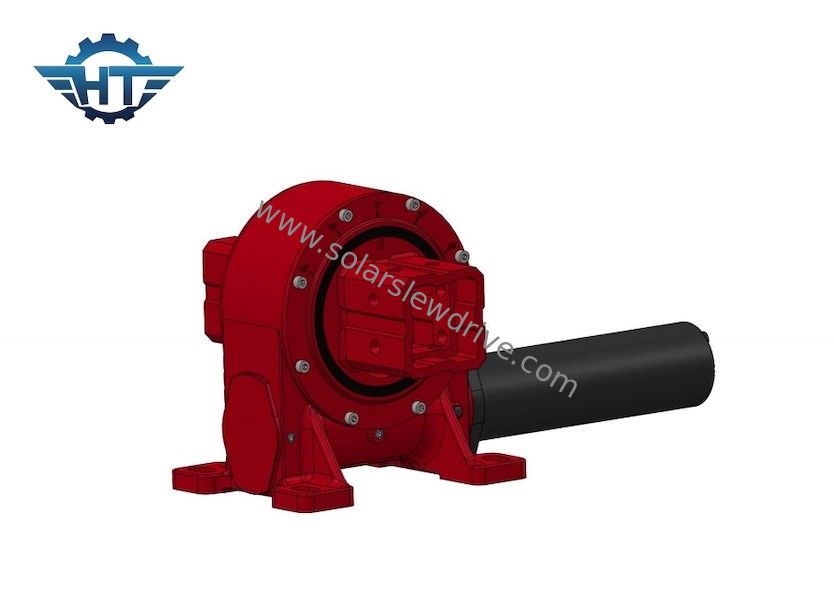

درایو کرم کشنده تک محوره برای نیروگاه های خورشیدی CSP و CPV
توضیحات درایو Slewing
درایوهای چرخشی از کرم، چرخ دنده، محفظه و موتور (برقی یا هیدرولیک) تشکیل شده و برای بارگذاری محوری، شعاعی و لحظه ای طراحی شده است.ما درایوهای چرخ دنده کرم دار با واکنش بالا را به ویژه برای برنامه هایی که دقت بالایی مورد نیاز است توسعه دادیم.
داده های فنی VE Slewing Drive
مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (نیوتن متر) | گشتاور کج (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت، درستی | IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 12 کیلوگرم |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 18 کیلوگرم |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 32 کیلوگرم |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 28 کیلوگرم |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 52 کیلوگرم |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 65 کیلوگرم |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 88 کیلوگرم |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 135 کیلوگرم |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 192 کیلوگرم |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 251 کیلوگرم |
ویژگی های Slewing Drive
1. مجهز به فناوری کرم ساعت شنی (Double Enveloping) برای افزایش بار، کارایی و دقت.
2. طیف گسترده ای از سبک های درایو، اندازه مدل، محدوده عملکرد، گزینه های آب بندی، و ویژگی های نصب را تولید کنید.
3. اندازه مدل استاندارد از 75mm تا 800mm در قطر.
4. عکس العمل، عکس العمل تقریبا صفر
5. خود قفل شدن
گزینه های دیگر
1. نسبت کاهش دنده 31:1 تا 150:1
2. نصب افقی، عمودی یا ترکیبی از چند محور
3. تک کرم یا دو کرم
4. گزینه موتور الکتریکی یا هیدرولیک
5. مسکن: باز یا بسته
6. تنظیمات ورودی سفارشی
7. طرح های سفارشی در هر برنامه مورد نیاز
