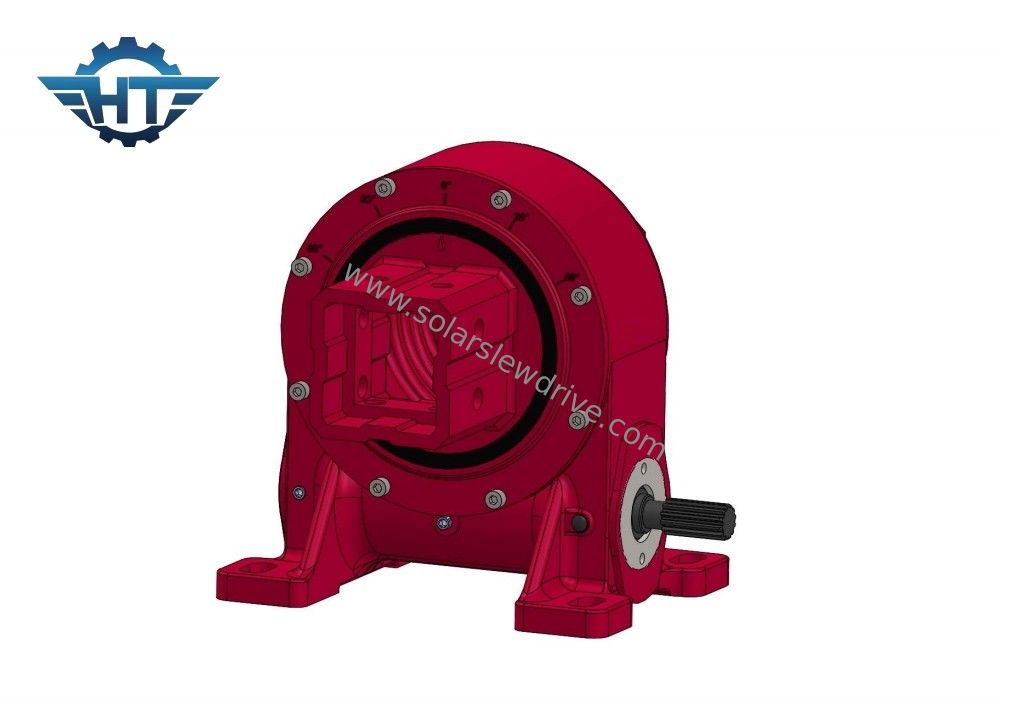

جعبه چرخ دنده 9' با تورک اصلی 12x12 برای سیستم ردیابی خورشیدی

جعبه گیربکس 9'' Slew Drive با تورک اصلی 12x12 برای سیستم ردیابی خورشیدی

جعبه گیربکس 9'توضیحات

درایو های چرخش ردیابی خورشیدی دستگاه های مکانیکی هستند که به طور خاص برای سیستم های انرژی خورشیدی طراحی شده اند.آنها حرکت و موقعیت پانل های خورشیدی یا آینه ها را برای حداکثر قرار گرفتن در معرض آفتاب در طول روز آسان می کننداین درایو ها شامل یک گیربکس و مکانیسم چرخش است که امکان ردیابی دقیق و مداوم حرکت خورشید را فراهم می کند.

1. پارامترهای سری VE



   مدل	نسبت	تورک خروجی نامی ((N.m))	تورک شیب (N.m)	تورک نگهدارنده (N.m)	بار محوری (kN)	بار شعاعی (kN)	کارایی	دقت (°)	خود قفل	وزن (کیلوگرم)
   3 سانتی متر	31:1	600	1500	1800	22	15	۴۰ درصد	≤0.1	آره	12
   5"	37:1	800	5000	9200	16	27	۴۰ درصد	≤0.1	آره	18
   7"	57:1	1750	7000	13200	34	58	۴۰ درصد	≤0.1	آره	32
   8"	51:1	2250	11200	20400	50	80	۴۰ درصد	≤0.1	آره	28
   9"	61:1	2250	16000	30800	60	130	۴۰ درصد	≤0.1	آره	52
   12"	78:1	4300	25000	40560	77	190	۴۰ درصد	≤0.1	آره	65
   14"	85:1	5600	48000	44200	110	230	۴۰ درصد	≤0.1	آره	88
   17 اینچ	102:1	6750	67000	53040	142	390	۴۰ درصد	≤0.1	آره	135
   21"	125:1	16000	89000	65000	337	640	۴۰ درصد	≤0.1	آره	192
   25"	150:1	21450	112000	89000	476	950	۴۰ درصد	≤0.1	آره	251

2.

مزایا

1. چرخش پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی

2. توقف سخت در داخل در صورت عدم عملکرد سیستم کنترل نرم افزار

3. محرک کرم درون پوشش

4. تماس چند دندان برای اطمینان از بار بالا

5تابع قفل کردن خود

توجه: ابعاد و پارامترهای بالا ممکن است به روزرسانی یا تنظیم شوند، برای ابعاد و پارامترهای دقیق تر، لطفاً به نقشه های فروش ما مراجعه کنید.

درخواست ها

سیستم های ردیابی خورشیدی: در سیستم های ردیابی خورشیدی از درایو های چرخش به طور گسترده ای استفاده می شود که هدف آنها به حداکثر رساندن جذب انرژی خورشیدی با جهت دادن پنل های خورشیدی یا آینه ها به سمت خورشید است.درایو چرخش امکان ردیابی دقیق و مداوم حرکت خورشید را فراهم می کند، بهینه سازی تولید انرژی.
