| Brand Name: | HangTuo |
| Model Number: | VE7" |
| MOQ: | یک قطعه |
| قیمت: | USD 100~380/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، وسترن یونیون |

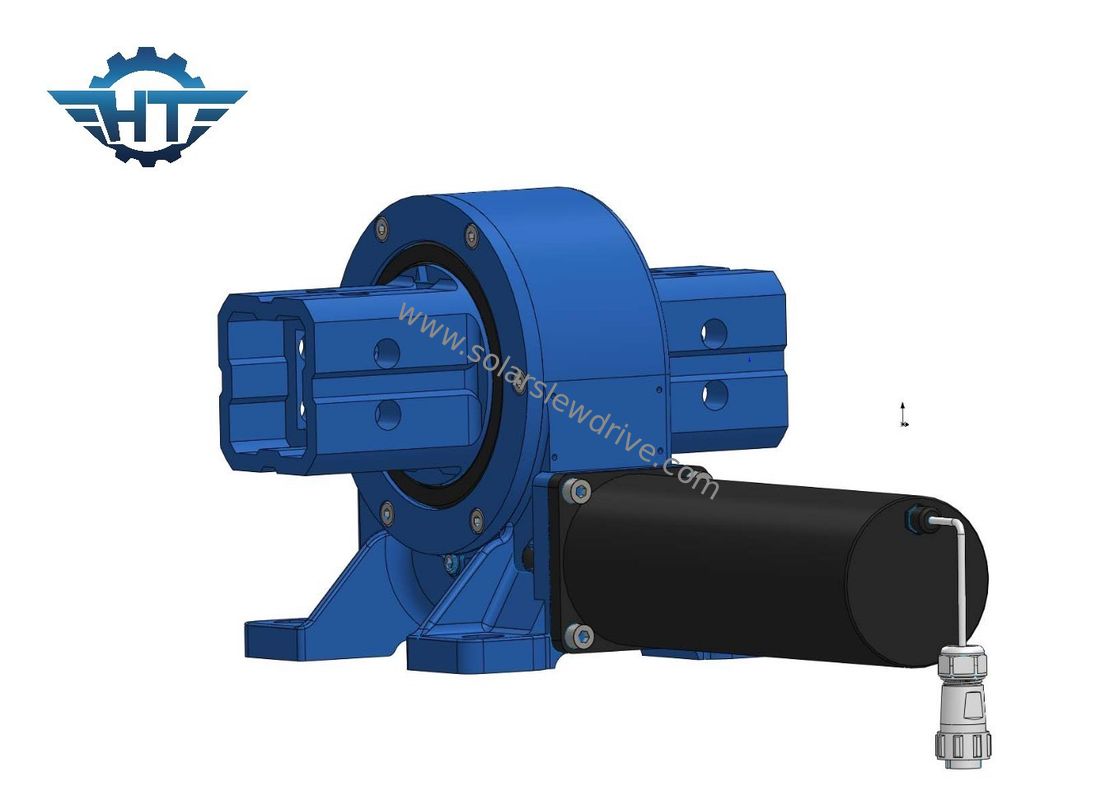

VE7 Solar Slew Drive با سیستم ردیابی پنل خورشیدی
درایو خورشیدیتوضیحات
یک درایو چرخش چرخ دنده یک نوع گیربکس است که شامل مکانیسم چرخ دنده برای تسهیل حرکت چرخش کنترل شده است.این درایوها به طور گسترده ای در برنامه های کاربردی مختلف که نیاز به دقت و چرخش کنترل شده استفاده می شود، به خصوص در مواردی که بار سنگین نیاز به چرخش صاف و کارآمد دارد.
داده های فنی درایوهای چرخدار سری VE
| مدل | نسبت | تورک خروجی نامی (N.m) | تورک شیب (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
ویژگی های محرک چرخ دار
مکانیسم چرخ دنده:
هسته محرک چرخش چرخ چرخ کرم مکانیسم چرخ چرخ کرم است که شامل یک پیچ رشته دار ( کرم) است که با یک چرخ دندان دار ( چرخ چرخ) درگیر می شود.
این پیکربندی نسبت های کاهش دنده های بالا را فراهم می کند و چرخش دقیق و آهسته را امکان پذیر می کند.
طراحی کامپکت:
درایو های چرخش طراحی شده اند تا جمع و جور و مستقل باشند، که آنها را برای برنامه های کاربردی با فضای محدود مناسب می کند.
خروجی تورک بالا:
پیکربندی چرخ دنده ها به طور ذاتی باعث تولید گشتاور بالا می شود و باعث می شود که محرک های چرخش برای برنامه هایی که نیاز به نیروی چرخش قابل توجهی دارند مناسب باشند.
برنامه های کاربردی درایو چرخش کرم
سیستم های ردیابی خورشیدی:
در سیستم های ردیابی خورشیدی معمولاً از درایو های چرخش کرم استفاده می شود تا حرکت خورشید را دنبال کنند و بهره وری پنل خورشیدی را بهینه کنند.
کنترل ارتفاع توربین بادی:
در کاربردهای انرژی بادی، درایوهای چرخش برای کنترل حرکت پیچ و حرکت بادبادک های توربین بادی استفاده می شود، که اطمینان از جذب باد بهینه است.
تجهیزات ساختمانی و مواد:
محرک های چرخش در جرثقیل ها، حفاری ها و سایر ماشین آلات ساختمانی کاربرد دارند و چرخش کنترل شده را برای بلند کردن و قرار دادن بارهای سنگین فراهم می کنند.
