| نام تجاری: | HANGTUO |
| شماره مدل: | VE5" |
| حداقل مقدار سفارش: | 1 عدد |
| قیمت: | 145~226 USD/PC |
| زمان تحویل: | 30 ~ 30 روز |

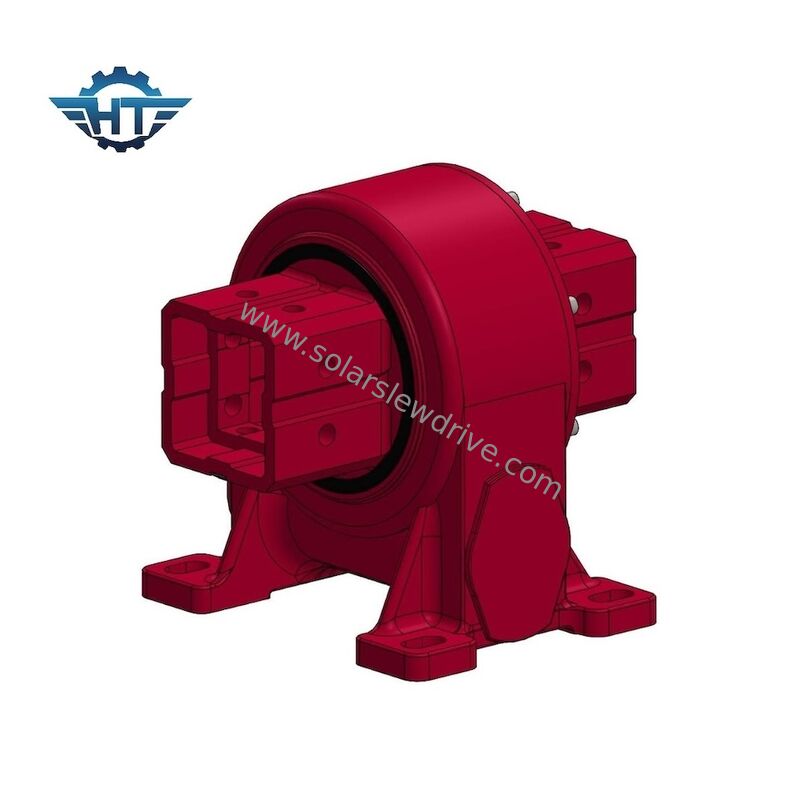

درایو ردیاب خورشیدی VE5 یک عملگر دوار با دقت بالا است که برای نیروگاه های خورشیدی سهموی (PTPP) مهندسی شده است. این درایو با یک گیربکس سیاره ای الکتریکی 24 ولت DC طراحی شده است و عملکرد ردیابی پایدار و دقیقی را در محیط های بیرونی چالش برانگیز ارائه می دهد.
این درایو چرخان عمودی 5 اینچی، انتقال دنده کرم را با یک بلبرینگ چرخان مستحکم ادغام می کند و از موقعیت یابی دقیق بازتابنده های سهموی برای به حداکثر رساندن جذب انرژی خورشیدی اطمینان حاصل می کند. ساختار فشرده، خروجی گشتاور بالا و قابلیت خود قفل شوندگی آن را برای کاربردهای حرارتی خورشیدی در مقیاس بزرگ ایده آل می کند.
در سیستم های حرارتی خورشیدی، ردیابی نادرست و موقعیت یابی ناپایدار می تواند به طور قابل توجهی راندمان تبدیل انرژی را کاهش دهد. مشکلات رایج عبارتند از:
دقت موقعیت یابی پایین منجر به کاهش تمرکز نور خورشید می شود
گشتاور نگهدارنده ناکافی باعث انحراف بازتابنده تحت بارهای باد می شود
عملکرد آب بندی ضعیف منجر به کاهش عمر مفید می شود
این چالش ها مستقیماً بر راندمان تولید برق و قابلیت اطمینان عملیاتی در پروژه های PTPP تأثیر می گذارند.
درایو چرخان VE5 از طریق طراحی مکانیکی بهینه شده و تولید دقیق به این چالش ها پاسخ می دهد:
دقت بالا (≤0.1 درجه) ردیابی دقیق خورشیدی را تضمین می کند
گشتاور نگهدارنده قوی (9200 نیوتن متر) از چرخش معکوس تحت بار جلوگیری می کند
عملکرد خود قفل شوندگی ایمنی و پایداری را افزایش می دهد
حفاظت IP بالا، دوام را در محیط های بیرونی سخت بهبود می بخشد
این ترکیب، هم ترازی مداوم بازتابنده را تضمین می کند و مجموعه انرژی حرارتی و راندمان سیستم را به حداکثر می رساند.
| پارامتر | مقدار |
|---|---|
| مدل | درایو چرخان عمودی VE5 |
| گشتاور خروجی نامی | 800 نیوتن متر |
| گشتاور کج شدن | 5000 نیوتن متر |
| بار محوری | 16 کیلونیوتن |
| بار شعاعی | 27 کیلونیوتن |
| گشتاور نگهدارنده | 9200 نیوتن متر |
| راندمان | 40% |
| دقت | ≤0.1 درجه |
| خود قفل شوندگی | بله |
| وزن | 18 کیلوگرم |
| نوع موتور | گیربکس سیاره ای الکتریکی 24 ولت DC |
درایو ردیاب خورشیدی VE5 به طور گسترده در موارد زیر استفاده می شود:
نیروگاه های خورشیدی سهموی (PTPP)
سیستم های انرژی حرارتی خورشیدی
سیستم های بازتابنده فرنل خطی
پروژه های گرمایش خورشیدی صنعتی
این دستگاه به ویژه برای محیط هایی که نیاز به ردیابی با دقت بالا و عملیات طولانی مدت در فضای باز دارند، مناسب است.
درایو چرخان از طریق یک مکانیزم دنده کرم که توسط یک موتور 24 ولت DC هدایت می شود، کار می کند. موتور نیروی چرخشی را به شفت کرم منتقل می کند که با چرخ دنده حلقه چرخان درگیر می شود.
این مکانیزم ورودی موتور را به حرکت چرخشی کنترل شده ساختار بازتابنده تبدیل می کند. ویژگی خود قفل شوندگی از حرکت معکوس جلوگیری می کند و اطمینان می دهد که بازتابنده موقعیت خود را حتی تحت بارهای خارجی مانند باد یا لرزش حفظ می کند.
هنگام انتخاب درایو چرخان ردیاب خورشیدی، عوامل زیر را در نظر بگیرید:
الزامات گشتاور: اطمینان حاصل کنید که گشتاور نامی و نگهدارنده نیازهای بار سیستم را برآورده می کنند
سطح دقت: دقت بالا (≤0.1 درجه) برای راندمان ردیابی خورشیدی حیاتی است
حفاظت محیطی: محصولات با درجه حفاظت IP بالا را برای دوام در فضای باز انتخاب کنید
سازگاری موتور: انواع موتور مناسب (الکتریکی، هیدرولیکی، استپر) را بر اساس سیستم های کنترلی انتخاب کنید
نیازهای سفارشی سازی: در دسترس بودن طرح های سفارشی و گزینه های رنگی RAL را تأیید کنید
1. چه چیزی VE5 را برای سیستم های ردیابی خورشیدی مناسب می کند؟
دقت بالا، گشتاور نگهدارنده قوی و قابلیت خود قفل شوندگی آن، موقعیت یابی پایدار و دقیق بازتابنده را تضمین می کند.
2. آیا نوع موتور قابل سفارشی سازی است؟
بله، درایو چرخان بسته به الزامات پروژه می تواند با موتورهای الکتریکی، هیدرولیکی یا استپر مطابقت داده شود.
3. خود قفل شوندگی چگونه ایمنی را بهبود می بخشد؟
این از چرخش معکوس جلوگیری می کند و اطمینان می دهد که سیستم حتی در هنگام قطع برق یا نیروی خارجی پایدار می ماند.
4. آیا برای محیط های بیرونی سخت مناسب است؟
بله، درجه حفاظت IP بالا و طراحی مستحکم، مقاومت عالی در برابر گرد و غبار، رطوبت و تغییرات دما را فراهم می کند.
5. علاوه بر انرژی خورشیدی، چه صنایعی می توانند از این محصول استفاده کنند؟
همچنین می توان از آن در سیستم های اتوماسیون، ماشین آلات ساختمانی و تجهیزات ردیابی که نیاز به کنترل چرخش دقیق دارند، استفاده کرد.
