| نام تجاری: | HangTuo |
| شماره مدل: | VE7" |
| حداقل مقدار سفارش: | 1 قطعه |
| قیمت: | USD 100~1600/ pc |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
راه حل درایو چرخان با قابلیت اطمینان بالا برای کاربردهای ردیابی خورشیدی

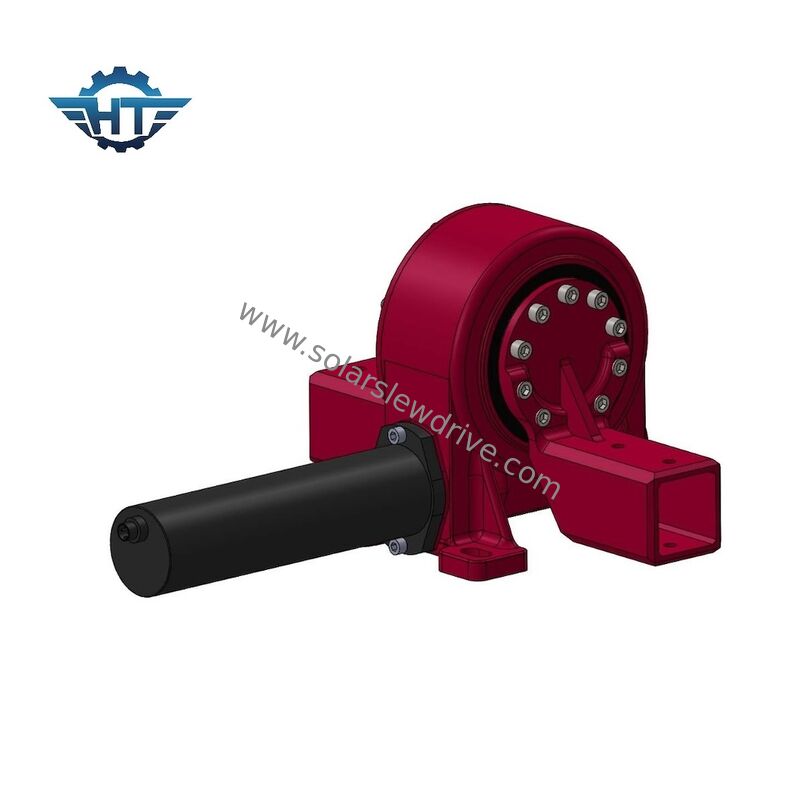

گیربکس درایو چرخان تک محوره Hangtuo به طور ویژه برای سیستم های ردیابی خورشیدی که نیاز به عملکرد چرخش قابل اعتماد، عمر طولانی و مقاومت قوی در برابر محیط دارند، طراحی شده است. درایوهای چرخان ما با داشتن محفظه محافظ کاملاً بسته IP66 و ساختار انتقال دنده کرمی، محافظت عالی در برابر گرد و غبار، باران، شن و شرایط سخت بیرونی را فراهم می کنند.
با طراحی فشرده، خروجی گشتاور بالا و قابلیت خود قفل شوندگی داخلی، گیربکس های درایو چرخان Hangtuo به ردیاب های خورشیدی کمک می کنند تا موقعیت دهی پایدار پنل را با کاهش نیازهای نگهداری و بهبود قابلیت اطمینان سیستم به دست آورند.
دیتاشیت درایو چرخان مدل VE
| مدل | نسبت | گشتاور خروجی نامی (N.m) | گشتاور کج شدن (N.m) | گشتاور نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | راندمان | خود قفل شوندگی | وزن (کیلوگرم) |
| 3 اینچ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | بله | 12 |
| 5 اینچ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | بله | 18 |
| 7 اینچ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | بله | 32 |
| 8 اینچ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | بله | 28 |
| 9 اینچ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | بله | 52 |
| 12 اینچ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | بله | 65 |
| 14 اینچ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | بله | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | بله | 135 |
| 21 اینچ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | بله | 192 |
| 25 اینچ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | بله | 251 |
چرا گیربکس درایو چرخان Hangtuo را برای ردیاب های خورشیدی انتخاب کنیم؟
محافظت کاملاً بسته IP66 برای محیط های بیرونی
ردیاب های خورشیدی در محیط های چالش برانگیز از جمله مناطق بیابانی، مناطق ساحلی و مکان های با رطوبت بالا کار می کنند. درایوهای چرخان Hangtuo از طراحی محفظه مهر و موم شده برای جلوگیری از ورود گرد و غبار و آب استفاده می کنند و از عملکرد قابل اعتماد در شرایط آب و هوایی شدید اطمینان حاصل می کنند.
انتقال دنده کرمی با عملکرد خود قفل شوندگی
ساختار دنده کرمی و چرخ دنده کرمی، درگیری چند دنده ای را فراهم می کند و ظرفیت گشتاور بالا و عملکرد انتقال پایدار را ارائه می دهد.
عملکرد خود قفل شوندگی یکپارچه به جلوگیری از حرکت معکوس ناشی از بارهای خارجی مانند نیروی باد کمک می کند و ایمنی و پایداری سیستم های ردیابی خورشیدی را بهبود می بخشد.
مزایا شامل:
طراحی فشرده با چگالی گشتاور بالا
درایوهای چرخان سری VE Hangtuo ساختاری فشرده را ارائه می دهند در حالی که گشتاور خروجی بالایی را ارائه می دهند و آنها را برای ردیاب های خورشیدی تک محوره که در آن فضای نصب و قابلیت اطمینان عوامل حیاتی هستند، مناسب می کند.
در مقایسه با راه حل های درایو سنتی، گیربکس درایو چرخان ما ارائه می دهد:
نسبت گشتاور به وزن بالاتر نصب آسان تر پیچیدگی سیستم کمتر هزینه های عملیاتی و نگهداری کاهش یافته
پارامترهای درایو چرخان سری VE
| مدل | نسبت | گشتاور خروجی نامی (N.m) | گشتاور کج شدن (N.m) | گشتاور نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | راندمان | خود قفل شوندگی | وزن (کیلوگرم) |
| 3 اینچ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | بله | 12 |
| 5 اینچ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | بله | 18 |
| 7 اینچ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | بله | 32 |
| 8 اینچ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | بله | 28 |
| 9 اینچ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | بله | 52 |
| 12 اینچ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | بله | 65 |
| 14 اینچ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | بله | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | بله | 135 |
| 21 اینچ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | بله | 192 |
| 25 اینچ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | بله | 251 |
کاربردهای ردیاب خورشیدی
گیربکس های درایو چرخان سری VE Hangtuo به طور گسترده ای در موارد زیر استفاده می شوند:
سیستم های ردیابی خورشیدی فتوولتائیک
طراحی شده برای ردیاب های خورشیدی تک محوره، درایوهای چرخان ما موقعیت یابی دقیق و قابل اعتماد پنل را برای بهبود راندمان برداشت انرژی خورشیدی فراهم می کنند.
کاربردهای معمول:
سایر کاربردهای صنعتی
فراتر از ردیابی خورشیدی، درایوهای چرخان Hangtuo همچنین در موارد زیر استفاده می شوند:
راه حل های درایو چرخان سفارشی موجود است
هر برنامه الزامات متفاوتی در مورد گشتاور، سرعت، ابعاد نصب، حفاظت در برابر خوردگی و سیستم های کنترل دارد.
Hangtuo ارائه می دهدراه حل های درایو چرخان OEM و سفارشیشامل:
تیم مهندسی ما می تواند راه حل های درایو چرخان بهینه شده را مطابق با طراحی مکانیکی و شرایط عملیاتی شما توسعه دهد.
