| نام تجاری: | HangTuo |
| شماره مدل: | VE10 |
| حداقل مقدار سفارش: | 1 قطعه |
| Price: | USD 280~504 / pc |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |

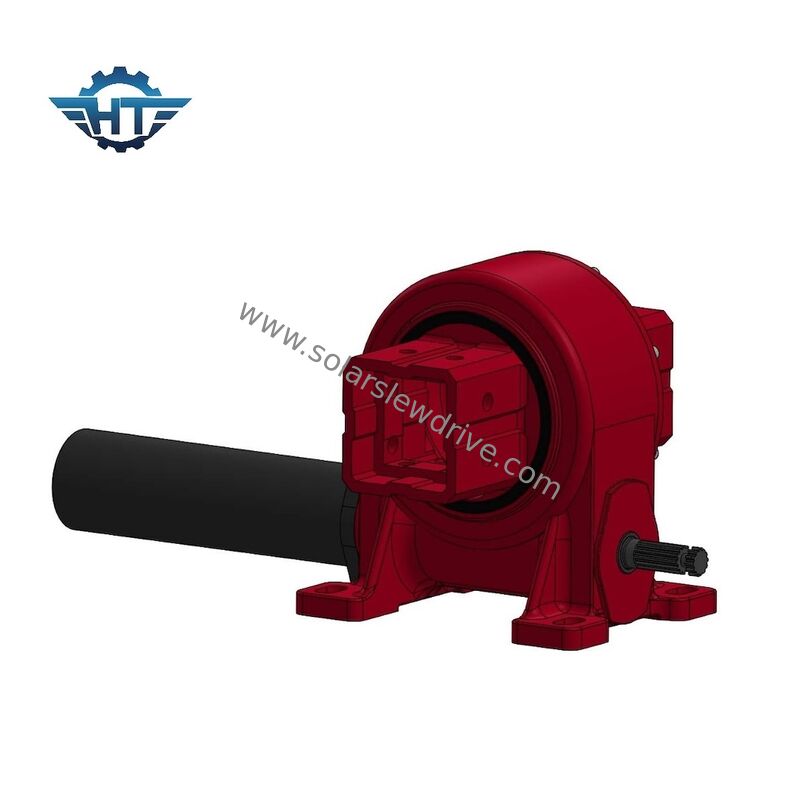

گیربکس درایو چرخشی سنگین IP66 برای سیستم‌های ردیاب خورشیدی تک محوره
توضیحات محصول
گیربکس درایو چرخشی سنگین سری VE HANGTUO به طور خاص برای سیستم‌های ردیاب خورشیدی تک محوره در تاسیسات فتوولتائیک در مقیاس بزرگ مهندسی شده است. این درایو چرخشی محصور شده با حفاظت محیطی IP66 و طراحی چرخ دنده کرمی خود قفل شونده، عملکرد موقعیت‌یابی قابل اعتماد و دقیقی را در طول عمر بیش از 25 سال پروژه‌های خورشیدی مدرن ارائه می‌دهد.
ویژگی‌های کلیدی
محفظه با درجه IP66: حفاظت کامل در برابر ورود گرد و غبار و جت‌های آب قوی برای عملکرد در تمام شرایط آب و هوایی
طراحی خود قفل شونده: نیاز به ترمز خارجی را از بین می‌برد؛ موقعیت را در هنگام قطع برق حفظ می‌کند
موقعیت‌یابی با دقت بالا: دقت ≤0.1° برای جذب بهینه انرژی خورشیدی
توقف‌های مکانیکی یکپارچه: چرخش ±60° با محدودیت‌های مکانیکی برای حفاظت در برابر خرابی نرم‌افزار
لقی چرخ دنده از پیش تنظیم شده: کالیبره شده در کارخانه برای نصب فوری بدون تنظیم در محل
نصب موتور انعطاف‌پذیر: گزینه‌های اتصال موتور سمت چپ یا راست
عملکرد روان: شروع و توقف آسان تنش مکانیکی را کاهش می‌دهد
مشخصات فنی
مدل VE10 (نمایش داده شده)
|
پارامتر |
مشخصات |
|---|---|
|
نسبت دنده |
100:1 |
|
گشتاور خروجی نامی |
16,000 N·m |
|
گشتاور گشتاور خمشی |
12 kN·m |
|
گشتاور نگهدارنده |
70 kN·m |
|
بار محوری استاتیک |
110 kN |
|
بار شعاعی استاتیک |
220 kN |
|
بار محوری دینامیک |
54 kN |
|
بار شعاعی دینامیک |
110 kN |
|
راندمان |
40% |
|
دقت |
≤0.15° |
|
خود قفل شونده |
بله |
مدل‌های دیگر سری VE
|
مدل |
نسبت |
گشتاور خروجی |
گشتاور خمشی |
بار محوری |
بار شعاعی |
گشتاور نگهدارنده |
وزن |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
ساختار و مواد
محفظه: چدن با استحکام بالا با پوشش مقاوم در برابر خوردگی
چرخ دنده: فولاد آلیاژی 42CrMo با ماشین‌کاری دقیق
بلبرینگ چرخشی: فولاد فورج شده 50Mn با مسیرهای سخت شده
آب‌بندی: آب‌بندهای چند لایه با درجه IP66 برای حفاظت کامل محیطی
روانکاری: از پیش پر شده با گریس مصنوعی با کارایی بالا
کاربردها
سیستم‌های ردیاب خورشیدی تک محوره
تاسیسات فتوولتائیک در مقیاس بزرگ
پروژه‌های خورشیدی تجاری و صنعتی
آرایه‌های ردیاب خورشیدی کشاورزی
تاسیسات از راه دور و محیط‌های خشن
مزایای نصب
آماده نصب: از پیش مونتاژ و از پیش کالیبره شده در کارخانه
بدون نیاز به تنظیم: لقی چرخ دنده قبل از حمل و نقل تنظیم شده است
نصب همه‌کاره: سازگار با طرح‌های اصلی قاب ردیاب
سیم‌کشی ساده شده: موقعیت‌یابی انعطاف‌پذیر موتور برای مسیریابی بهینه کابل
قابلیت اطمینان و نگهداری
درایوهای چرخشی سری VE برای حداقل نگهداری در طول عمر خدمتی خود طراحی شده‌اند:
ساختار مهر و موم شده: حفاظت IP66 از ورود آلاینده‌ها جلوگیری می‌کند
خود قفل شونده: بدون نیاز به نگهداری ترمز
مواد بادوام: قطعات فولادی سخت شده در برابر سایش مقاوم هستند
عمر طولانی: مهندسی شده برای تاسیسات خورشیدی 25+ ساله
پشتیبانی فنی
تیم مهندسی کاربردی ما پشتیبانی فنی جامع شامل محاسبات بار، کمک به انتخاب مدل و توصیه‌های سفارشی برای الزامات خاص پروژه ردیابی خورشیدی شما را ارائه می‌دهد.
برای قیمت‌گذاری، مشخصات فنی و توصیه‌های خاص پروژه برای سیستم ردیابی خورشیدی خود با ما تماس بگیرید.
