محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo ، QT | مدل: | SDE 3 |
---|---|---|---|
نسبت دنده: | 31: 1 | محل منبع: | چین |
نام تجاری: | Hangtuo | رنگ: | همان طور که درخواست شد |
نصب موتور: | موتور الکتریکی و هیدرولیک | ضمانتنامه: | 3 سال |
برجسته: | رانندگی حلقه زاویه,رانندگی کوچک |

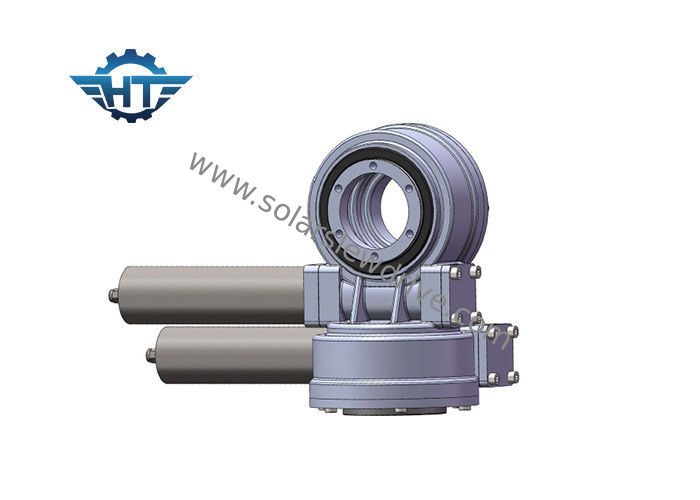

ویژه طراحی محور دوگانه محور آستین درایو AC / DC برای سیستم ردیابی تخت
شرح
SDE3 محور آستین دو محوره برای سیستم ردیابی خورشیدی PV ، CPV.
Hangtuo Slewing Drive یک تولید کننده تحقیق و توسعه درایو اسلینگ حرفه ای است که به طور گسترده در انرژی جدید (سیستم ردیابی خورشیدی PV / CPV / CSP محور تک و دوتایی ، نیروی باد) ، ماشین آلات مهندسی (ماشین آلات ساخت پیاده رو ، امکانات بندر و منطقه معدن) کاربرد دارد. ) ، گیرنده ماهواره ای و زمینه های دیگر.
در توسعه محصولات جدید که به طور مداوم به روز می شوند ، درایوهای آستین دار ما با حلقه آستین دار و شافت کرم ساعت شنی طراحی شده اند ، از نقطه تماس سنتی تا تماس با سطح ، که از مزیت گشتاور خروجی قوی ، چرخش صاف و مقاومت در برابر سایش برای تحمل شعاع بالاتر برخوردار است. و بار محوری و گشتاور لحظه ای.
انواع مختلفی از محصولات تولیدی در شرکت ما از 3 '' 25 '' (قطر راه آهن) وجود دارد. درایو آستین دار را می توان سفارشی کرد تا نیاز ویژه برای ماشین آلات جدید انرژی و مهندسی مهندسی را برآورده کند .تولید ما توسط مشتریان خارج از کشور انتخاب می شود. و خانه با کیفیت و شهرت قابل اعتماد
آمنطقه مساحت
سری SDE ماژور درایو اصلی برای سیستم های ردیابی خورشیدی PV ، STP ، CSP استفاده می شود.
انواع دیگر درایوهای آستین دار ما به طور گسترده ای برای مصارف ساختمانی مورد استفاده قرار می گیرد ، مانند جرثقیل های کامیون ، مانیتور ، تورنت ، ماشین های بندری ، وسایل نقلیه ماژولار ، سیستم های بادی کوچک و ارتباطات ماهواره ای ، حمل و نقل بارهای سنگین ، تجهیزات بازرسی پل ، سکوی کاری تلسکوپی ، روتاتور سبد جرثقیل قایق بادبانی ، میکسر سیمان ، بیل مکانیکی ، و غیره. همچنین می توانیم اندازه های مختلفی از درایوهای آستین دار و برنجهای آستین دار را فراهم کنیم ، موتور هیدرولیک و موتور DC برای مطابقت با درایوهای آستین دار.محصولات به سراسر جهان صادر شده است.
امکانات
1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار
2. تصویب درایو کرم پاکت نامه
۳- برای استفاده از تماس چند دندان ، بار بیشتری را رانندگی کنید
4. عملکرد قفل کردن استاتیک بهتر
دستورالعمل نصب و راه اندازی
نصب افقی و نصب عمودی ، به تصویر زیر مراجعه کنید.
درایوهای منفرد با فشار تنها می توانند به سیستمهای درایو آستین بر محور دوگانه دست یابند.
یک درایو آستین دار محور دوتایی می تواند به سیستمهای درایو آستین دو محور دست یابد.
یک درایو آستین دار با یک محرک خطی می تواند به درایوهای آستین محور دوگانه نیز دست یابد.
SDEپارامترهای عملکرد
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
بسته بندی و حمل و نقل ما
تمام درایوهای اسلحه بسته بندی شده با جعبه چوبی بدون احتراق هستند.
حمل و نقل دریایی ، حمل و نقل هوایی ، حمل و نقل جاده ای ، اکسپرس مانند TNT ، DHL ، UPS ، EMS ، Fedex و غیره را برای نمونه و حمل بارهای کوچک پشتیبانی کنید.
