ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE3 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE3 |
|---|---|---|---|
| نوع: | کرم و کرم کرم | ضمانتنامه: | 3 سال |
| پشتیبانی فنی: | تمام طول زندگی | کاربرد: | سیستم ردیابی خورشیدی |
| نسبت: | 31: 1 | طول عمر: | 30 سال |
| سطح حفاظت: | IP66 | ||
| برجسته: | درایو کوچک,موتور درایو کرم |
||

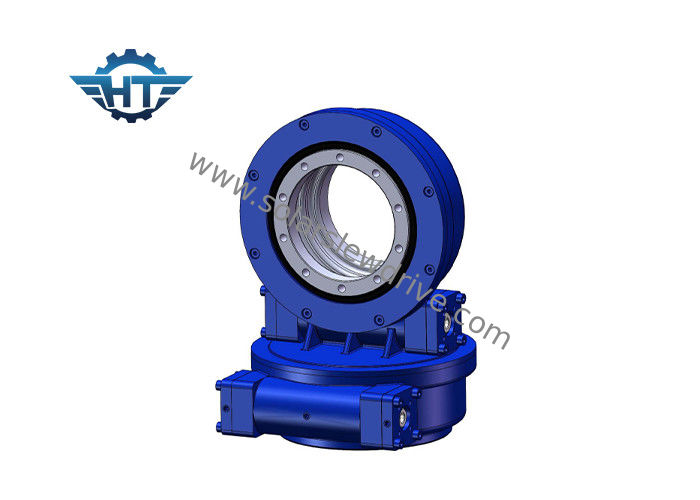

ردیاب خورشیدی اندازه کوچک SDE3 با موتور دنده ای سیاره 24 VDC برای ردیاب های دو محور
ما درایو شارژر کوچک SDE3 را برای ردیاب خورشیدی دو محوره با صفحات خورشیدی از 3-5 متر مربع استفاده می کنیم.
نوع: یاتاقان آویز برای سیستم ردیابی خورشیدی
نام تجاری: Hangtuo
شماره مدل: SDE3
نسبت دنده: 31: 1
شرح درایو کشی
سیستم ردیابی خورشیدی محفظه محکم بسته شده با ظرفیت گشتاور کج.
درایو کشی عمدتا شامل یاتاقان کشی ، شافت کرم و موتور (AC ، DC ، هیدرولیک) است.همچنین می تواند بار محوری ، بار شعاعی و لحظه شیب را تحمل کند. مزیت اصلی نصب ، حفظ و صرفه جویی در فضای نصب آسان است.
درایو کشی مسکن محصور SDE به حرکت نیرو در صنایع کمک می کند و برای شرایطی که هم از یک گیربکس نگهدارنده و هم از نظر گشتاور چرخشی نیاز دارند بسیار مناسب است.برنامه های معمول شامل ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، هندلرهای لاستیک ، دستگاه های حفاری ، و بالابرهای اتومبیل است.
محصور شده مسکن درایوپشتیبانی از بار و گشتاور چرخشی کنترل شده را در ردیاب های خورشیدی تک محور و دو محور ایجاد کنید. ردیاب خورشیدی داخلی ما برای آزمایشات سریع چرخه عمر گشتاور اعمال شده ، بارهای شعاعی و محوری و حرکت واژگون استفاده می شود.یک ساختار قفس وزن دار مخصوص وجود دارد به طوری که می توانیم تا 120 متر مربع از صفحه PV تقلید کنیم.
درایو کشی یک گیربکس است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور را برای چرخش انتقال دهد.چرخش می تواند در یک محور واحد باشد ، یا در چندین محور با هم باشد. درایوهای چرخشی با تولید چرخ دنده ، یاطاقان ، مهر و موم ، محفظه ، موتور و سایر اجزای کمکی ساخته می شوند و آنها را در یک گیربکس تمام شده مونتاژ می کنید.
درایو Slewing به طور گسترده ای در تریلرهای مدولار ، جرثقیل ها ، تجهیزات چوبی ، سیستم عامل هوایی ، سیستم های بادی و غیره استفاده می شود.
درایو کشی مناسب برای مناطق با عرض جغرافیایی بالا است و اثر تولید برق بیش از 35 افزایش می یابد ، که به طور قابل توجهی اثر سیستم تولید انرژی خورشیدی را بهبود می بخشد.
برای سیستم ردیابی خورشیدی تک محور افقی ، شافت اصلی صفحه خورشیدی زاویه را تنظیم می کند تا دقیقاً زاویه شیب را ردیابی کند.این نوع درایو کشی فقط برای ناحیه عرض کم استفاده می شود.
با در نظر گرفتن یاتاقان بلبرینگ به عنوان جز component اصلی آن ، درایو کشی می تواند نیروی محوری ، نیروی شعاعی و لحظه شیب را به طور همزمان تحمل کند.Slewing drive به طور گسترده ای در سیستم های ردیابی خورشیدی استفاده می شود.
سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محور افقی ، ردیاب تک محور کج و سیستم ردیابی خورشیدی دو محوره تقسیم می شود.
درایوهای کشی که در سیستم های ردیابی خورشیدی استفاده می شوند عمدتاً تک محور (سری SE) ، دو محور (سری SDE) و نوع عمودی (سری VE) هستند.و متداول ترین مدلهای مورد استفاده SE3 ، SE5 ، SE7 ، SE9 است.SDE3 ، SDE7 ، VE7 ، VE9.
قابلیت اطمینان
درایوهای اسلیو دو محوره SDE ما برای مدت زمان 30 سال موقعیت مکانی دقیق از موقعیت سه بعدی مطمئن هستند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد در یک درایو واحد ایجاد می کنند.ما تمام اجزای سازنده و مواد اولیه خود را با استفاده از استاندارد های تعیین شده توسط گواهینامه های ISO 9001 ، CE برای به حداکثر رساندن عمر در زمینه واجد شرایط می کنیم.
کارایی
درایوهای شسته شده ما از فناوری کرم ساعت شنی ثبت شده برای پشتیبانی حداکثر کنترل و حرکت استفاده می کنند.چرخ دنده های کرم ما از پیچ ساعت شنی 5 تا 11 دندانه روی خط چرخ دنده رینگ قرار می گیرند که درگیری دندان بیشتر از کرم های استاندارد است و به گیربکس ثبات و مقاومت بیشتری می بخشد.درباره فناوری ساعت شنی بیشتر بیاموزید.
چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:
1. برنامه
2. توپی خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو اسلیو ما.
3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد زیاد تحمل کند ، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.
5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
درایوهای اسلیو محور دوگانه ما در فهرست Belo قرار گرفته اندw ، برای ابعاد و پارامترهای دقیق تر ، به نقشه های فروش ما مراجعه کنید.
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی دارای امتیاز (Nm) | گشتاور نگهدارنده (Nm) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارآیی | دقت (درجه) | IP | دمای کاری. (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 25 کیلوگرم |
| 5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 34 کیلوگرم |
| 7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 56 کیلوگرم |
| 9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 92 کیلوگرم |
| 12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 160 کیلوگرم |
| 14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 224 کیلوگرم |
| 17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 320 کیلوگرم |
| 21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 492 کیلوگرم |
| 25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43٪ | ≤.0.1 | 66 | -30 ～ + 120 | آره | 705 کیلوگرم |
