محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE1 ~ 25 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | SE1 ~ SE25 اینچ | نسبت دنده: | 31: 1 ~ 150: 1 |
---|---|---|---|
کاربرد: | ردیاب های خورشیدی و ماشین آلات ساختمانی | محل منبع: | Changzhou، چین |
راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو | نصب و راه اندازی: | عمودی و hotizontal |
رنگ: | درخواست | لگد زدن: | کمتر از 0.1 درجه |
برجسته: | ,,worm gear slewing ring |

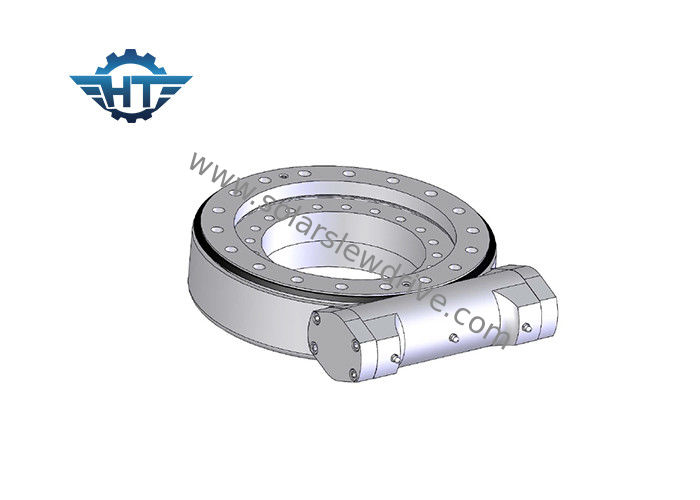

توضیحات محصول
برنامه های بسیاری وجود دارد که در آن می توان از درایو چرخشی استفاده کرد، در درجه اول به دلیل آن مناسب برای برنامه های کاربردی است که نیاز به هر دو قدرت بارگیری و قدرت گشتاور چرخشی.
برنامه های کاربردی راننده معمولی عبارتند از: ردیاب های خورشیدی، توربین های بادی، آسانسورهای مردانه، ماشین آلات هیدرولیک، دسته های تلسکوپی، هیدرولیک، آسانسور، جرثقیل، تجهیزات حفاری، تجهیزات نظامی، سیستم رباتیک.
ما دارای طیف گسترده ای از درایو چرخشی با محدوده گشتاور خروجی از 221 lbf.ft تا 15800 lbf.ft.
حلقه های حلقوی با شفت کرم های یکپارچه به دلیل سادگی نصب و راه اندازی به طور فزاینده ای محبوب می شوند و در جرثقیل های جرثقیل، توربین های بادی کوچک، پلت فرم های دسترسی، چرخ دنده ها، دستگاه های ردیابی خورشیدی، سیستم های ارتباطی ماهواره ای و دستگاه های بارگیری مواد ساده استفاده می شود. واحد دقت بالا و واکنش صفر مشابه در پروژه های خاص استفاده می شود. علاوه بر این، ما می توانیم موتورهای الکتریکی و هیدرولیک و گیربکس های مختلف را با هم مقایسه کنیم.
سری عمودی
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | بله | 13 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | بله | 18 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | بله | 28 کیلوگرم |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | بله | 35 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | بله | 51 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | بله | 61 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | بله | 78 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | بله | 105 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | بله | 185 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | بله | 244 کیلوگرم |
سری افقی
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
سری محور دوگانه
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | بله | 21 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | بله | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | بله | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | بله | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | بله | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | بله | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | بله | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | بله | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | بله | 682 کیلوگرم |
سری محور دوگانه
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | بله | 21 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | بله | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | بله | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | بله | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | بله | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | بله | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | بله | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | بله | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | بله | 682 کیلوگرم |
سری کرم دوگانه
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن | |
Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | ||||
14 " | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | 40٪ | ≤0.1 | بله | 70 کیلوگرم | |
17 " | 102: 1 | 18525 | 160000 | 480 | 190 | 131200 | 40٪ | ≤0.1 | بله | 102 کیلوگرم | |
21 " | 125: 1 | 30750 | 240000 | 980 | 390 | 162000 | 40٪ | ≤0.1 | بله | 153 کیلوگرم | |
25 " | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | 40٪ | ≤0.1 | بله | 202 کیلوگرم |
