ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 398~456/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |
||

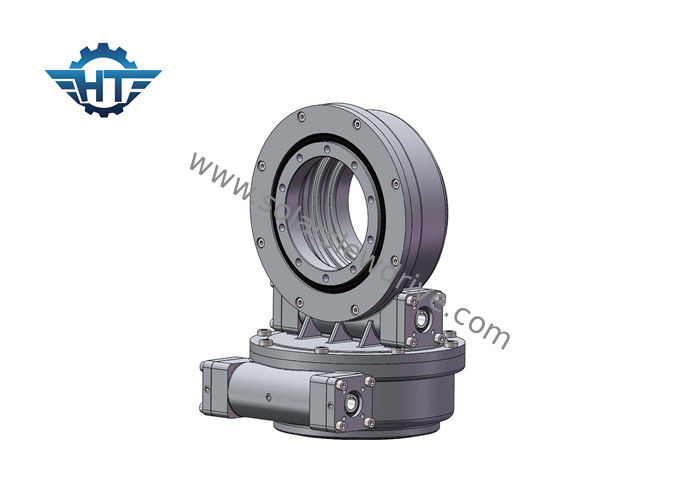

درایو آستین دو محور گشتاور دارای قدرت بالا با موتور دنده 12 ولت برای سیستم ردیابی خورشیدی
شرح
درایوهای دو محوره محور دو راه حل عالی در برنامه های ردیابی خورشیدی در محور دوگانه هستند.
درایو آستین دار دو محوره دارای سه نوع راه حل با درایوهای آستین دار است:
به طور کلی ، برای ساختار آسان براکت ، درایو sde slew راه حل مناسبی خواهد بود ، اما دو مورد دیگر نیز بسیار محبوب هستند.
درایوهای آستین با PV استفاده می شود
| نام محصول | درایو آستین دار SDE7 با موتور دنده 43Nm 24Vdc |
| گشتاور خروجی | 980 نیوتن متر؛ 723 فوت.lbs |
| حداکثر گشتاور خروجی | 1938 نانومتر؛ 1429 فوت.lbs |
| گشتاور لحظه ای | 7000 نیوتن متر؛ 5163 فوت.lbs |
| نگه داشتن گشتاور | 13200 نیوتن متر؛ 9736 فوت.lbs |
| رتبه محوری استاتیک | 133.20 کیلو نیوتن؛ 29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن؛ 11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن؛ 7171 پوند |
| رتبه بندی پویا شعاعی | 27.91 کیلو نیوتن؛ 6274 پوند |
| گزینه های موتور | موتور 380V / 220V AC؛ استپر موتور؛ موتور بدون جارو |
| سبک محصولات | محور دوتایی؛ محور واحد؛ CPV / HCPV؛ ظرف خورشیدی؛ پارابولیک؛ برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
جدول عملکرد
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 682 کیلوگرم |
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. پوشاندن کرم درایو در داخل
3. تماس چند دندان برای اطمینان از بار زیاد
4. عملکرد قفل کردن خود
متقاضیان
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2- انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
