ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | VE7 |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 1750 نیوتن متر |
| نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | گیربکس Self Lock Slew Drive,گیربکس Worm Gear Slew Drive,Solar Trackers Slew Drive Gearbox |
||

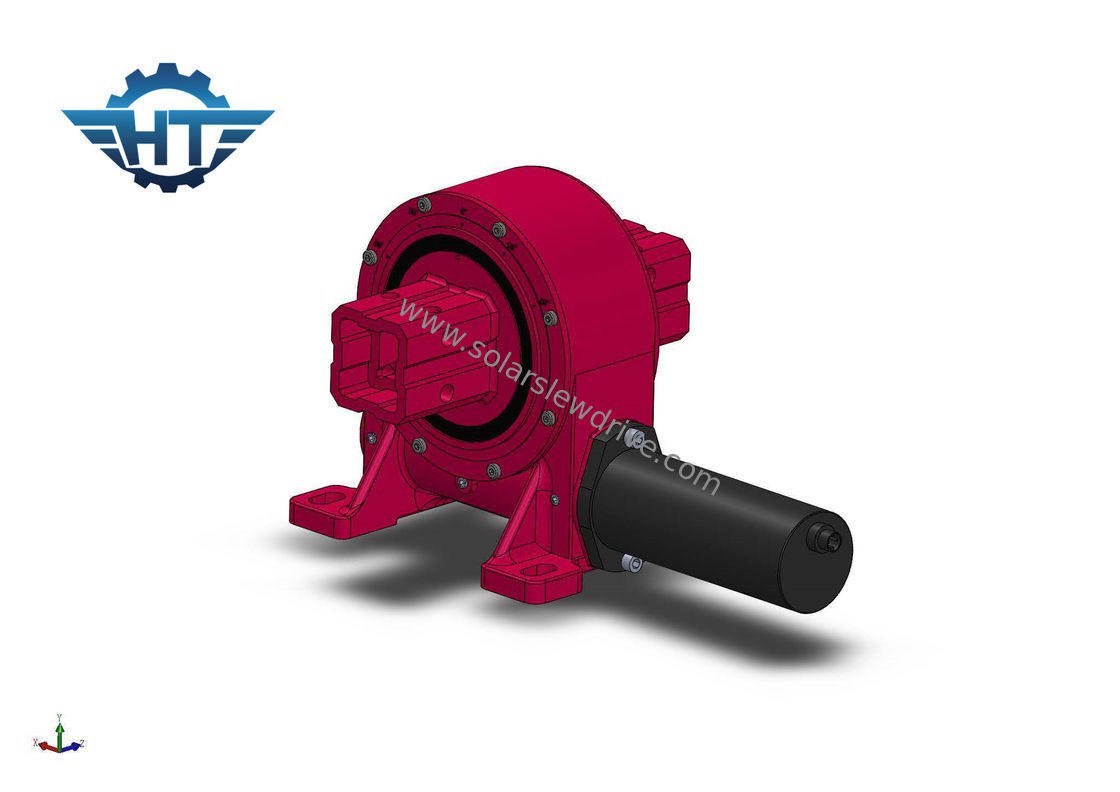

مجهز به درایو چرخ دنده کرم تک محور 7 اینچ عمودی CE / ISO برای ردیاب های تک محور
شرح
درایو کشویی Hangtuo از e خوب برخوردار استپوشاندن مش کرم و چرخ دنده و تماس چند دندانه ای که باعث می شود سرعت حرکت با h افزایش یابدigh گشتاور نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی.خود قفل است و می تواند ± 65 درجه بچرخد.در صورت نیاز به دامنه بیشتر ، می توان آن را سفارشی کرد.
اطلاعات فنی VE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
واژه نامه Key Paramaters
گشتاور لحظه شیب:این گشتاور بار گرانشی است که در فاصله بین موقعیت بار و مرکز تحمل چرخش ضرب می شود.اگر گشتاور واقعی بیشتر از گشتاور لحظه ای کج نامی باشد ، درایو متحرک واژگون می شود.
بار شعاعی: بار عمودی به محور بلبرینگ
بار محوری: بار موازی با محور بلبرینگ
نگه داشتن گشتاور: این گشتاور معکوس است. هنگامی که درایو معکوس می چرخد ، و قطعات آسیب نمی بینند ، حداکثر گشتاور بدست آمده گشتاور نگهدارنده نامیده می شود ، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل: فقط در صورت وجود بار ، درایو کشی قادر به چرخش معکوس نیست و در نتیجه خود قفل شونده نامیده می شود.
