ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 360/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| نسبت: | گیربکس 61 به 1 | مواد: | 50Mn، 42CrMo |
|---|---|---|---|
| ویژگی: | مکانیسم دنده قفل | گواهی: | ISO9001، CE |
| راننده: | 12/24 VDC | نگهداری: | هر 5 سال یکبار |
| رنگ: | همان طور که درخواست شد | اصل و نسب: | چانگژو، چین |
| برجسته: | درایو حلقه چرخان مکانیزم قفل دنده,درایو حلقه چرخان 42 CrMo,درایو چرخشی الکتریکی 24 VDC |
||

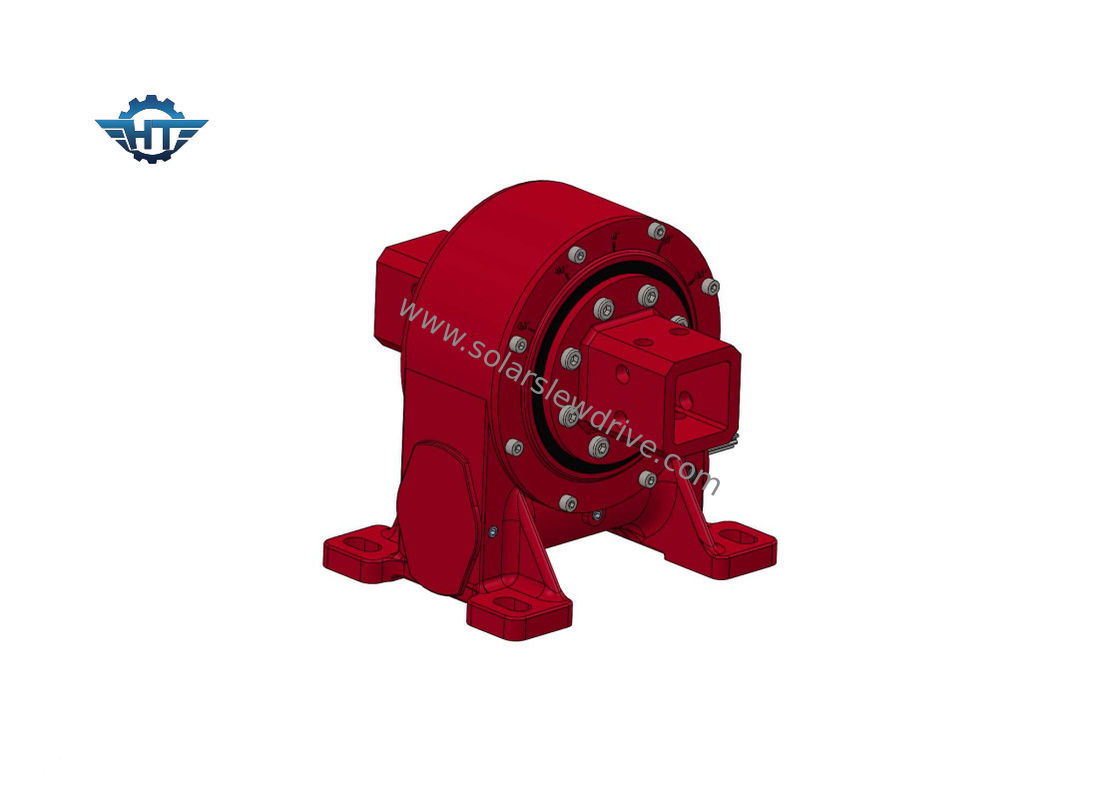

درایو چرخان گیربکس کرم فشرده VE9 برای ردیاب خورشیدی محور
گیربکس کرم فشردهشرح
تحویل قابل اعتماد - اکثر سفارش‌ها در 15 روز یا کمتر، برای فصول شلوغ، در 30 روز ارسال می‌شوند.
پشتیبانی فنی - مهندسان آماده کمک هستند
درایوهای چرخان با کیفیت بالا با قیمت منصفانه - ما کارخانه خودمان را داریم که محصولاتی با کیفیت تمام مارک های اصلی مطابقت دارد یا بالاتر از آن است و از روش های حمل و نقل اقتصادی بر اساس سفارشات مختلف استفاده خواهیم کرد تا شما را در حد بودجه نگه داریم.
عملیات و نگهداری-عملیات و نگهداری آسان است و هزینه شما را پایین می آورد
برگه داده VE9 Worm Gear Sets
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
نصب و راه اندازی
1. آماده سازی
1.1 درایو slew را برای آسیب فیزیکی بررسی کنید.
1.2 سطوح نگهدارنده را تمیز کنید
2. پیچ و مهره های نصب
ما به عنوان سازنده گیربکس، اتصال دهنده های نصب شده مورد استفاده را عرضه، ضمانت یا توصیه نمی کنیم.لطفاً در تعیین این مورد که محصول ما را به محصول شما متصل می کند، بسیار دقت کنید.
اندازه ها، تعداد و درجه های کیفی تجویز شده باید استفاده شود.
نسبت گرفتن (طول گرفتن به قطر پیچ) باید از حداقل ≥1.5 تا حداکثر ≤2 رعایت شود.
پیچ و مهره با محور کاملاً رزوه شده نباید مجاز باشد.
عملکرد Slew Drive، طول عمر و دوام اتصال پیچ در صورت عدم انطباق تحت تأثیر قرار می گیرد.
از واشرهای تخت با اندازه مناسب و قدرت انتخاب گشتاور سفت کننده استفاده کنید تا از فشار سطحی مجاز بیشتر نشود.
پیچ های نصب در موارد معمولی به اندازه کافی با پیش بارگیری صحیح محکم می شوند.
توجه: استفاده از اسپلیت رینگ، اسپلیت واشر و غیره جایز نیست.
گشتاور سفت کردن و پیش بارهای اولیه برای نصب پیچ و مهره.
|
گشتاور سفت شدن |
ابعاد پیچ نصب |
|||||
| کلاس |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| کلاس 8.8 | 10.2 نیوتن متر | 24.7 نیوتن متر | 49 نیوتن متر | 85.5 نیوتن متر | 212.2 نیوتن متر | 414 نیوتن متر |
| کلاس 10.9 | 14.3 نیوتن متر | 34.8 نیوتن متر | 68.9 نیوتن متر | 120.2 نیوتن متر | 298.4 نیوتن متر | 582.1 نیوتن متر |
| کلاس 12.9 | 17.2 نیوتن متر | 41.7 نیوتن متر | 82.7 نیوتن متر | 144.2 نیوتن متر | 358.1 نیوتن متر |
689.5 نیوتن متر |
