ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| کاهنده و موتور: | VE5 و 24 ولت | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | ردیاب پنل خورشیدی | ضمانتنامه: | 5 تا 10 سال |
| رنگ: | همان طور که خواسته شده | اندازه: | از 3 تا 25 اینچ |
| مدول: | ماژول چرخ دنده کرم | ویژگی: | IP66، عمر طولانی |
| برجسته: | گیربکس چرخشی تک محوری,گیربکس چرخشی کم پس‌لش,گیربکس چرخشی کم برگشت |
||

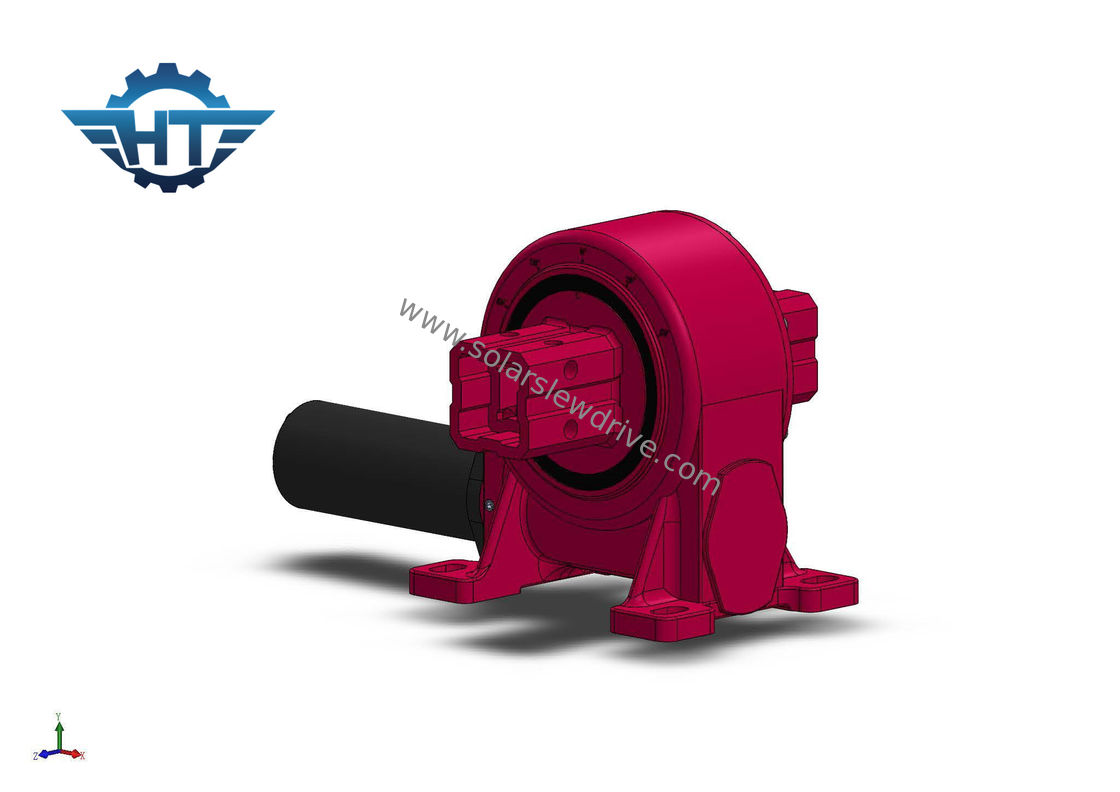

ردیاب خورشیدی تک محوره VE5 محور محرکه را با گیربکس سیاره ای با پسرفت کم
توضیحات Slew Drive
درایوهای چرخشی به طور گسترده در سیستم ردیابی خورشید استفاده می شود.ردیابی نیروگاه فتوولتائیک شامل اتصال تک محوره تخت، پیوند تک محوری مورب، سیستم ردیابی تک محوری مورب و سیستم ردیابی دو محوره است.
برنامه های Slewing Drives
1. SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21 برای اتصال تک محور تخت.این نوع سیستم برای عرض های جغرافیایی زیر 30 درجه و شیب های زمین کمتر از 12 درجه مناسب است.
2. درایو چرخشی SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21 برای اتصال تک محور مورب.این نوع از آن برای سیستم هایی با عرض های جغرافیایی متوسط تا زیاد مناسب است، زمین باید تقریباً صاف باشد.
3. درایوهای چرخشی SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21، VE1، VE3، VE5، VE7، VE8، VE9 برای واحد تک محور مورب.این نوع سیستم برای عرض های جغرافیایی متوسط تا زیاد مناسب است.
4. SDE1، SDE3، SDE5، SDE7، SDE9، SDE12، SDE17، SDE21 درایو چرخشی برای سیستم ردیابی خورشیدی دوگانه.این نوع سیستم ها برای هر نوع لندفرم مناسب هستند.
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
9. تعمیر و نگهداری کم
پارامترهای عملکرد درایو چرخشی IP66 سری VE عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
