محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 9 اینچ | تایپ کنید: | نصب شده به صورت عمودی |
---|---|---|---|
بهره وری: | 40% | دقیق: | ≤ 0.1 |
راننده: | موتور الکتریکی | نسبت دنده: | 61:1 |
رنگ: | درخواست شده است | کاربرد: | ردیاب خورشیدی |
برجسته: | درایو چرخش چرخ دنده حلزونی عمودی,درایو چرخشی چرخ دنده کرمی خود قفل,درایو چرخشی خورشیدی پوششی عمودی |

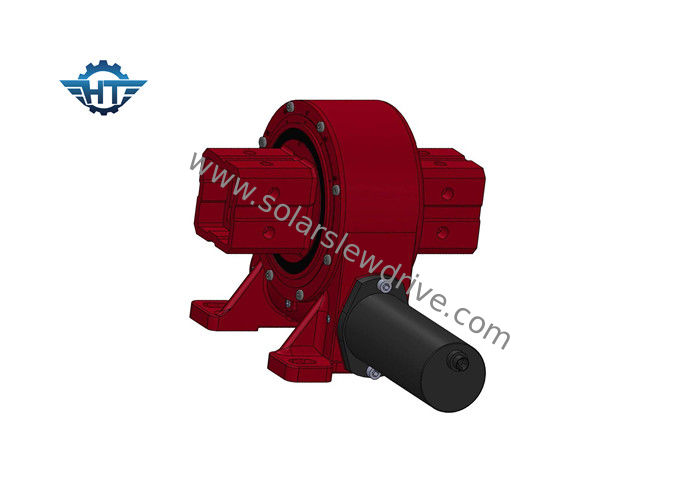

درایو چرخش چرخ دنده کرم پوشش عمودی، خود قفل برای سیستم ردیابی خورشیدی
توضیحات درایو Worm Gear Slew
1. مدولار بودن
به دلیل یکپارچگی بالای درایو چرخشی، کاربران نیازی به خرید و پردازش تک تک قطعات دستگاه چرخان ندارند.همچنین تا حدودی مراحل آماده سازی در ابتدای تولید محصول را کاهش می دهد و در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.
2. ایمنی
درایو چرخ دنده حلزونی دارای ویژگی های خود قفل معکوس است که می تواند خود قفل معکوس را تحقق بخشد، یعنی کرم را فقط می توان توسط کرم رانده کرد و کرم را نمی توان توسط کرم راند.این ویژگی باعث می شود که درایو چرخشی به طور گسترده در بلند کردن، عملیات در ارتفاع بالا و سایر تجهیزات مورد استفاده قرار گیرد.ضمن اینکه محتوای علمی و فناوری موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.
3. طراحی میزبان را ساده کنید
در مقایسه با گیربکس دنده ای سنتی، انتقال چرخ دنده حلزونی می تواند نسبت کاهش نسبتاً بزرگتری به دست آورد.در برخی موارد می توان قطعات کاهنده را برای موتور اصلی حذف کرد و در نتیجه هزینه خرید را برای مشتریان کاهش داد و همچنین وقوع خرابی موتور اصلی را تا حد زیادی کاهش داد.
پارامترهای درایوهای چرخشی سری VE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
