محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE5" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 37:1 | تایپ کنید: | محصور شده است |
---|---|---|---|
کاربرد: | ماشین آلات ساخت و ساز با گشتاور بالا | راننده: | موتور هیدرولیک |
درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
کارایی: | 40% | عکس العمل: | 0.1 درجه |
برجسته: | body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; },Hydraulic Slewing Drive For Construction Machine,High Torque Hydraulic Slewing Drive |

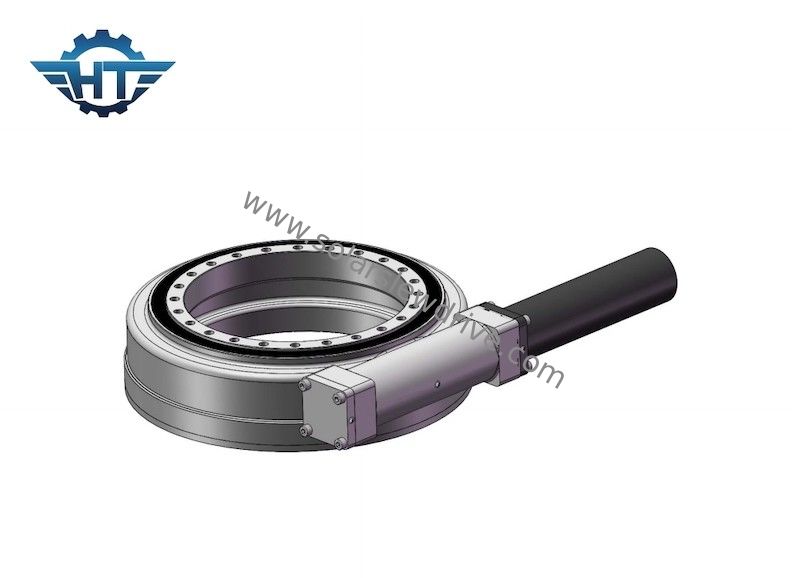

درایو چرخان هیدرولیک با چرخ دنده کرم برای ماشین آلات ساختمانی با گشتاور بالا
شرح درایو چرخان هیدرولیک با چرخ دنده کرم
در صنعت مدل های زیادی از درایوهای چرخشی با سری های مختلف وجود دارد.سری SE یک دسته رایج است.این طیف از درایوهای چرخان عموماً دارای طراحی بسته بندی کم هزینه با مهر و موم لبه، مجموعه حلقه چرخان، چرخش 360 درجه و مجموعه دنده خود قفل شونده است.مدلهای منتخب دارای طراحی چرخ دنده دوگانه برای افزایش قابلیت گشتاور هستند.علاوه بر این، این دستگاه همچنین می تواند الزامات کاربردی را در محیطی با رطوبت بالا برآورده کند، به طوری که به راحتی تحت تأثیر آب و هوای مرطوب یا حتی باران شدید قرار نگیرد.
علاوه بر این، درایو چرخشی SE از فناوری درایو کرم ساعت شنی استفاده می کند و ساختار کرم ساعت شنی تماسی چند دنده ای با مقاومت ضربه ای خوب را به کار می گیرد که برای کاربردهای دقیق تر برای دستیابی به حداکثر گشتاور دنده و پایدارترین چرخش مناسب است.یک درایو چرخشی استاندارد به یک محفظه باز و یک کرم ساعت شنی خود قفل دار مجهز شده است.هنگامی که ورودی برق به حالت خنثی باز می گردد، کرم بدون هیچ ترمز خارجی، بار را در جای خود قفل می کند.این طراحی درایو چرخشی SE را به یک راه حل ایده آل برای تطبیق چرخش نسبی دو جسم تبدیل می کند.
پارامترهای عملکرد سری SE
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
مزایای
1. از مهر و موم روغن اسکلت برای جلوگیری از نشت روغن به طور موثر استفاده کنید
2. ابعاد نصب طراحی شده می تواند با بسیاری از برنامه ها مطابقت داشته باشد.
3. تعمیر و نگهداری آسان
4. ساختار چرخ دنده کرمی را که دارای چسبندگی قوی و گشتاور حرکتی است بپذیرید
