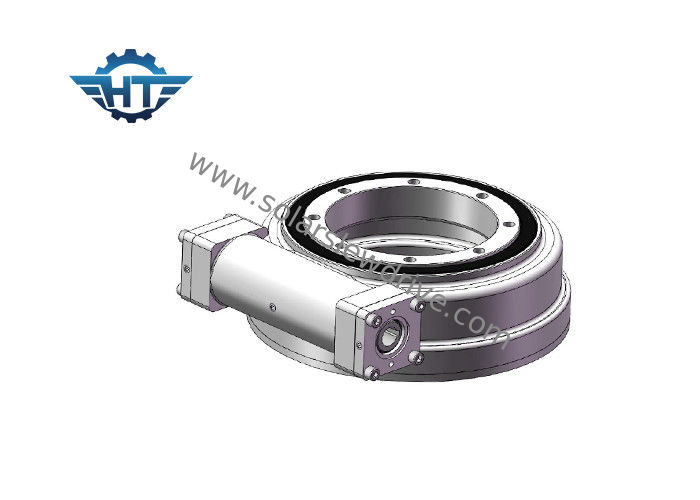

گیربکس درایو کرم شنی ساعت شنی با 24 موتور دنده سیاره ای VDC برای انرژی خورشیدی

گیربکس درایو کرم شنی ساعت شنی با 24 موتور دنده سیاره ای VDC برای انرژی خورشیدی

گیربکس درایو کرم شنی ساعت شنی با 24 موتور دنده سیاره ای VDC برای انرژی خورشیدی
Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy
گیربکس درایو کرم شنی ساعت شنی با 24 موتور دنده سیاره ای VDC برای انرژی خورشیدی
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE1 ~ SE25
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مدل: SE1 ~ SE25 نسبت دنده: 31: 1 ~ 150: 1
کاربرد: انرژی خورشیدی و ماشین آلات ساختمانی محل منبع: چانژو ، چین
راننده: موتورها گواهی: ISO9001 ، CE
نصب و راه اندازی: همان طور که درخواست شد نگهداری: هر 5 سال
رنگ: همان طور که درخواست شد عکس العمل: همان طور که درخواست شد
برجسته:

چرخ دنده کرم درایو را زده

,

چرخ دنده حلقه زدن

گیربکس درایو کرم ساعت شنی Hourglass Worm Slew با 24 موتور دنده ای سیاره ای VDC برای انرژی خورشیدی



توضیحات محصول



درایو های کشویی ما در اندازه های مختلف مدل از 1 اینچ تا 25 اینچ ارائه می شوند ، عملکرد از 0.3 تا 21 کیلو نیوتن متر است.ما همچنین دارای درایوهای شکننده با واکنش متفاوت هستیم.درایوها برای برنامه هایی که هم به نگه داشتن بار و هم به گشتاور چرخشی از یک جعبه دنده نیاز دارند ، مناسب هستند.آنها همچنین می توانند با دو محور چرخش ، (همزمان چرخش محور) یا با درایو های دوگانه در همان محور ساخته شوند ، (دو رشته کرم که چرخ دنده حلقه ای مشابه را در یک محور حرکت می دهند) و می توانند به صورت عمودی ، افقی یا نصب شوند هر دو.



گیربکس درایو کرم شنی ساعت شنی با 24 موتور دنده سیاره ای VDC برای انرژی خورشیدی 0


ورق داده های سری عمودی



مدل نسبت گشتاور خروجی دارای امتیاز گشتاور کج بار محوری شعاعی بار نگه داشتن گشتاور بهره وری دقت، درستی خود قفل شدن وزن
Nm Nm kN kN Nm درجه آره کیلوگرم
3 " 31: 1 300 1500 3.6 15 7000 40٪ ≤.0.1 آره 13 کیلوگرم
5 " 37: 1 637.5 5000 16 27 9200 40٪ ≤.0.1 آره 18 کیلوگرم
7 " 57: 1 1750 7000 34 58 13200 40٪ ≤.0.1 آره 28 کیلوگرم
8 " 51: 1 2250 11200 50 80 20400 40٪ ≤.0.1 آره 35 کیلوگرم
9 " 61: 1 4300 16000 60 130 27200 40٪ ≤.0.1 آره 51 کیلوگرم
12 " 78: 1 5600 25000 77 190 40560 40٪ ≤.0.1 آره 61 کیلوگرم
14 " 85: 1 6750 48000 110 230 44200 40٪ ≤.0.1 آره 78 کیلوگرم
17 " 102: 1 9460 67000 142 390 53040 40٪ ≤.0.1 آره 105 کیلوگرم
21 " 125: 1 16000 89000 337 640 65000 40٪ ≤.0.1 آره 185 کیلوگرم
25 " 150: 1 21450 112000 476 950 89000 40٪ ≤.0.1 آره 244 کیلوگرم



صفحه داده افقی



مدل نسبت گشتاور خروجی دارای امتیاز گشتاور کج نگه داشتن گشتاور بار محوری شعاعی بار بهره وری دقت، درستی خود قفل شدن وزن
Nm Nm Nm kN kN درجه آره کیلوگرم
1 " 31: 1 400 1000 1800 22 12 40٪ ≤.0.1 آره 6
3 " 31: 1 300 1500 7000 30 15 40٪ ≤.0.1 آره 9
5 " 37: 1 637.5 6000 9200 68 27 40٪ ≤.0.1 آره 14
7 " 57: 1 1750 10500 13200 132 58 40٪ ≤.0.1 آره 23
9 " 61: 1 4300 49900 30800 340 130 40٪ ≤.0.1 آره 44
12 " 78: 1 5600 54400 40560 480 190 40٪ ≤.0.1 آره 51
14 " 85: 1 6750 135000 44200 680 230 40٪ ≤.0.1 آره 62
17 " 102: 1 9460 203000 53040 980 390 40٪ ≤.0.1 آره 85
21 " 125: 1 16000 271000 65000 1600 640 40٪ ≤.0.1 آره 141
25 " 150: 1 21450 346000 89000 2400 950 40٪ ≤.0.1 آره 182



ورق داده سری دو محور



مدل نسبت گشتاور خروجی دارای امتیاز گشتاور کج بار محوری شعاعی بار نگه داشتن گشتاور بهره وری دقت، درستی خود قفل شدن وزن
Nm Nm kN kN Nm درجه آره کیلوگرم
3 " 31: 1 300 1500 3.6 15 7000 40٪ ≤.0.1 آره 21 کیلوگرم
5 " 37: 1 637.5 5000 16 27 9200 40٪ ≤.0.1 آره 32 کیلوگرم
7 " 57: 1 1750 7000 34 58 13200 40٪ ≤.0.1 آره 54 کیلوگرم
9 " 61: 1 4300 16000 60 130 27200 40٪ ≤.0.1 آره 88 کیلوگرم
12 " 78: 1 5600 25000 77 190 40560 40٪ ≤.0.1 آره 157 کیلوگرم
14 " 85: 1 6750 48000 110 230 44200 40٪ ≤.0.1 آره 214 کیلوگرم
17 " 102: 1 9460 67000 142 390 53040 40٪ ≤.0.1 آره 315 کیلوگرم
21 " 125: 1 16000 89000 337 640 65000 40٪ ≤.0.1 آره 481 کیلوگرم
25 " 150: 1 21450 112000 476 950 89000 40٪ ≤.0.1 آره 682 کیلوگرم



امکانات



1. گشتاور عالی نگهدارنده برای اطمینان از ایمنی

2. دقت بالا برای اطمینان از بازتابنده پایدار

3. درجه بندی IP بالا برای بهبود عمر مفید در شرایط پیچیده در فضای باز



خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
