ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | SE5 | نسبت دنده: | 37: 1 |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی | محل منبع: | چانگژو |
| راننده: | موتور دنده سیاره ای | گواهی: | ISO9001 ، CE |
| نصب و راه اندازی: | افقی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته: | موتور رانده شده,چرخ دنده حلقه زده |
||

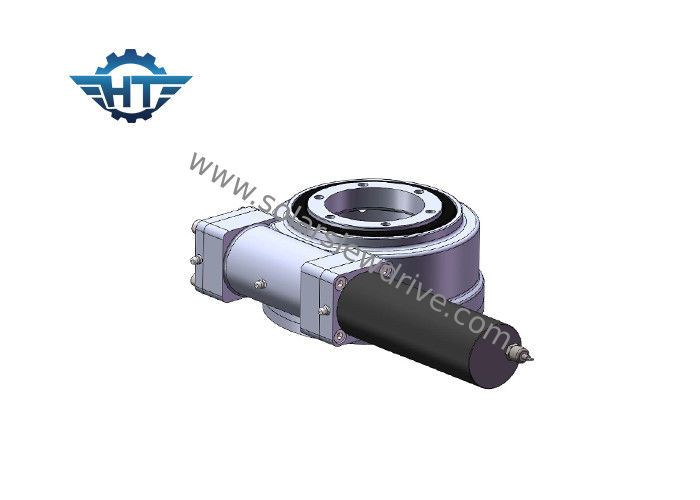

جعبه دنده Slew Drive افقی SE5 با موتور سیاره 24 VDC برای ردیاب های خورشیدی
شرح
Slewing Drive انواع مختلفی از جمله نوع بسته ، نوع محفظه باز ، نوع عمودی ، نوع دو محوره ، نوع با دقت بالا ، نوع درایو کرم و غیره را دارد.سطح تماس با دندان مخصوصاً برای تحریک بار زیاد طراحی شده است.
| مدل: | SE5 | محل مبدا | چانگژو ، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده |
| مواد | 42CrMo ، 50 میلیون | گشتاور خروجی | 600 نیوتن متر |
| گشتاور لحظه شیب دار | 6 کیلومترنمتر | نگه داشتن گشتاور | 9.2 کیلو متر نیوتن متر |
| رتبه بندی محوری استاتیک | 68 KN | رتبه بندی شعاعی استاتیک | 27 کیلوگرم |
| رتبه بندی محوری پویا | 34 کیلو نیوتن | رتبه بندی شعاعی پویا | 14 KN |
| نسبت دنده | 37: 1 | بهره وری | 40٪ |
درایو کشویی توصیه شده
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
مزایای اصلی درایوهای اسلیو SE
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست
3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده از فضای منطقی
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا ، مناسب برای نصب افقی
