ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE1 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SE1 |
|---|---|---|---|
| نسبت دنده: | 31: 1 | بهره وری: | 40٪ |
| رنگ: | همان طور که درخواست شد | کاربرد: | CPV ، CSP ، PV |
| محل منبع: | چانژو ، چین | راننده: | موتور 12 / 24VDC |
| گواهی: | ISO9001 ، CE | قفل خود: | آره |
| برجسته: | چرخ دنده کرم درایو را زده,چرخ دنده حلقه زدن |
||

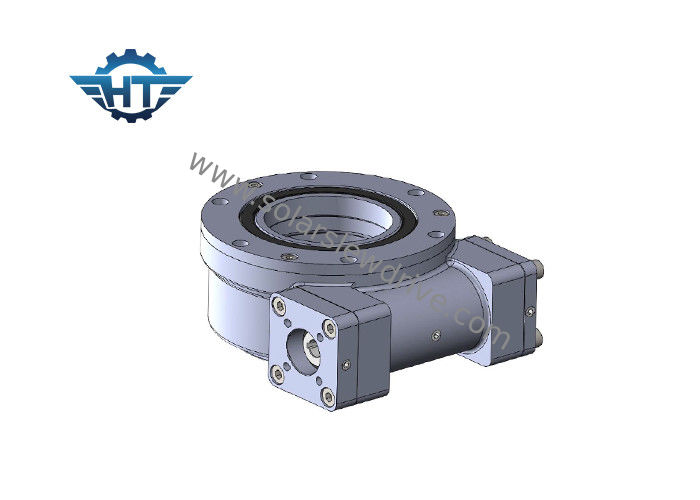

گیربکس SE1 Slew Drive با موتور دنده کوچک برای سیستم ردیابی خورشیدی اتوماتیک و CSP
شرح
برای درایو کشی ، که معمولاً به آن بلبرینگ یا حلقه کشی می گویند ، از کرم ، چرخ دنده ، محفظه ، درپوش انتهایی ، صفحه بالایی ، موتور و سایر اجزا تشکیل شده است.از آنجا که اجزای اصلی کرم و چرخ دنده هستند ، می توانند همزمان نیروهای محوری ، شعاعی و واژگونی را تحمل کنند.در مقایسه با محصولات چرخشی سنتی ، درایو کشی جدید برای نصب ، نگهداری و نصب مناسب است.درایو های کشی به طور گسترده ای در سیستم های ردیابی خورشیدی PV ، CPV ، CSP و برنامه های ساختمانی ، از جمله جرثقیل های کامیون ، بالابر ، صفحه های چرخشی ، ماشین آلات بندر ، وسایل نقلیه ، سیستم های کوچک بادی و آنتن ماهواره استفاده می شود.11 اندازه مختلف از 1 "تا 25" با بیش از 60 مدل برای تأمین نیازهای ردیابی منظم و دقیق در زمینه های ردیابی PV ، CPV و CSP (قدرت حرارتی ، برج ، عطر ، هلیوستات) وجود دارد.
پارامترهای عملکرد سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | نگه داشتن گشتاور | بار محوری | شعاعی بار | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤.0.1 | آره | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 182 |
نصب و راه اندازی
درایوهای اسلیو SE1 می توانند به صورت عمودی و افقی نصب شوند.
توصیه می شود برای حفاظت بهتر ، درایوهای کشی را به صورت افقی در برنامه های خورشیدی یا ماشین آلات نصب کنید.در صورت نیاز ، می توان آن را به صورت عمودی نیز نصب کرد ، اما به پشتیبانی کننده های اضافی نیاز دارد.
برنامه های کاربردی
ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، جابجایی لاستیک ها ، حفاری ها و بالابرهای خودرو.
