| Brand Name: | HangTuo |
| Model Number: | ZSE 7 " |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

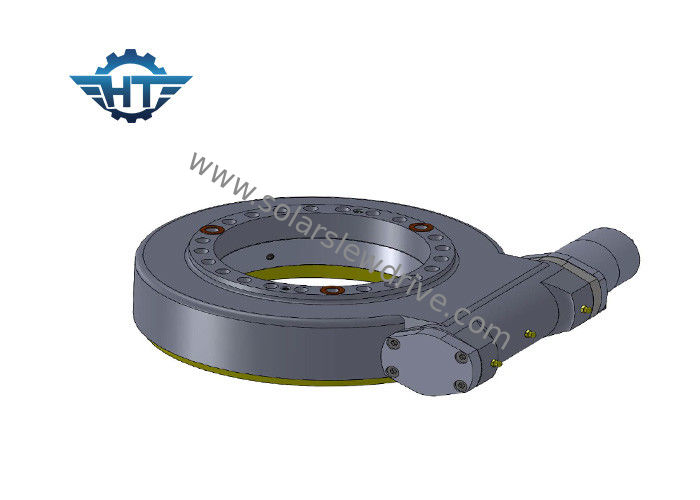

درایو های خورشیدی با دقت بالا سری ZSE با 24 موتور دنده سیاره ای الکتریکی VDC
شرح
عکس العمل - شکافهای موجود بین دندانه های دنده و کرم بسیار رایج است و اغلب یک عامل قابل توجه و کلیدی در طراحی سیستم های دنده ای و محرک است.شکاف بین آنها فضای مناسب برای روغن کاری را فراهم می کند و می تواند به تنش های ناشی از گرما در داخل آن کمک کند.
چرخ دنده و کرم در شرایط نزدیک به مش کامل تماس دارند.این امر به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه ، توزیع یکنواخت بار و سطح بسیار چشمگیری از موقعیت در محرک را فراهم می کند
گیربکس های شکننده ما در شرایط شدید کارایی عملکرد خوبی داشته اند.ما درایوهای کم مصرف را با صرفه جویی در هزینه قطعات استاندارد ، زمان سرب کاهش یافته ، طرح های آزمایش شده و اثبات شده در کل محدوده و قطعات یدکی موجود برای واحدهای در حال کار خصوصاً در تولید انبوه فراهم کردیم.
پارامترهای درایو کشی ZSE
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن | نسبت |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | ||||
| 3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40٪ | 0 درجه | آره | 9 کیلوگرم | 31: 1 |
| 5 " | 37: 1 | 317.5 | 6000 | 68 | 27 | 2300 | 40٪ | 0 درجه | آره | 14 کیلوگرم | 37: 1 |
| 7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40٪ | 0 درجه | آره | 23 کیلوگرم | 57: 1 |
| 9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40٪ | 0 درجه | آره | 44 کیلوگرم | 61: 1 |
پارامترهای SE Slewing Drives
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
برنامه هایی که به دقت بالایی نیاز دارند
1. میزهای دوار
2. سیستم رباتیک
3. نیروگاه های خورشیدی متمرکز
4. ماهواره آنتن
