محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE12 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | شماره مدل: | SDE12 |
---|---|---|---|
نوع: | کرم و کرم کرم | طول عمر: | 30 سال |
نصب شده: | در دسترس | کاربرد: | سیستم ردیابی خورشیدی |
نسبت: | 78 | مسکن محصور: | آره |
برجسته: | موتور درایو را بکشید,دنده کرم درایو را بکشید |

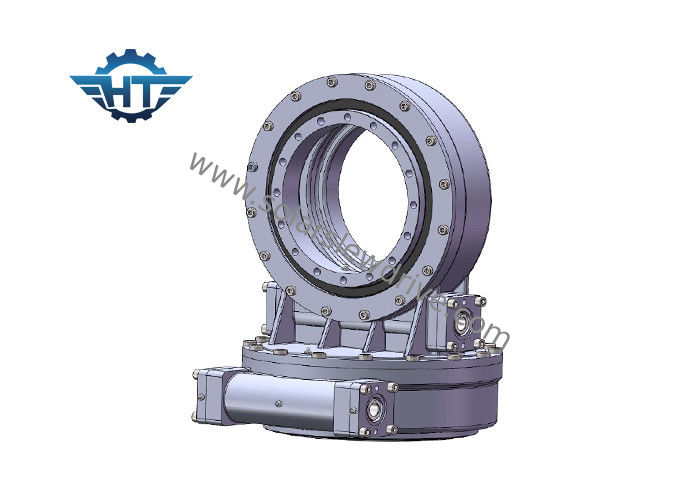

گیرنده گیربکس SDE12 "High Torque Slew Drive گیربکس با NEMA34 برای نیروگاه خورشیدی متمرکز
شرح
پیشرانه شارژ ما مجهز به فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و روانترین چرخش است.برنامه های کاربردی درایو اسلایو معمولی شامل صنایع خورشیدی ، جرثقیل های کامیونی ، بالابرهای انسانی و تجهیزات کمکی ، اتصالات هیدرولیکی ، تجهیزات ابزار روغن ، جرثقیل های دریایی ، لاستیک ، لاستیک های حفاری و بالابرهای اتومبیل است ، اما درایوهای کرکره ای در بسیاری از برنامه های دیگر که نیاز به نگه داشتن بار دارند استفاده می شود و قابلیت چرخش.ما مدل های مختلف درایو شفت با ظرفیت بار گشتاور مختلف را ارائه می دهیم.درایوهای کشی استاندارد مجهز به محفظه باز و شافت کرم تک ساعت قفل شونده است.هنگامی که ورودی منبع تغذیه به حالت خنثی برگشت ، شافت کرم بدون نیاز به هیچ دستگاه ترمز خارجی بار را در موقعیت خود قفل می کند.
درایو کشی می تواند با چرخ دنده کرم ، چرخ دنده ، چرخ دنده مورب باشد.و همچنین برای حلقه آویز داخلی ، می توان آن را به صورت حلقه ای به صورت حلقه ای به صورت حلقه ای تنظیم کرد ، و همچنین می تواند به صورت حلقه ای به صورت حلقه ای با ردیف دو ردیف باشد.موردی که دارای دو ردیف است می تواند بار بیشتری را تحمل کند.این می تواند بستگی به برنامه شما داشته باشد.
مزایای
1. دقت: کمتر از 0.1 درجه
2. خود قفل شدن
3. درجه بندی IP: IP66
4. دقت بالا برای اجازه دادن به سیستم ردیابی کاملاً خودکار سیستم به روشی با دقت بالاتر
5. برای دستیابی به تقریباً 45٪ بیشتر از سیستم نصب ثابت
6. نصب و کار با آن آسان است
7. آسان استنگهداری
دو محور محرک Slew
متداول ترین کاربرد درایو اسلایو برای درایوهای اسلیو محور دو محور ردیاب های خورشیدی دو محور است.سیستم ردیابی محور دوگانه نوعی واحد قدرت است که می تواند هر زمان پنل خورشیدی را رو به خورشید نگه دارد و باعث شود نور خورشید هر زمان و به طور عمودی صفحه خورشیدی را تابش دهد.درایو حلقه کشی دو محور می تواند دقت ردیابی و بهره وری تولید برق را بهبود بخشد ، به این معنی که درایو کشی محور دوگانه قادر به ایجاد یک راه حل کارآمد و قابل اعتماد در یک درایو واحد است.درایو های محوری دو محوره برای CPV می توانند به صورت افقی ، عمودی یا روی ترکیبی از چندین محور نصب شوند.
چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:
1. برنامه
2. توپی خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو اسلیو ما.
3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد زیاد تحمل کند ، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.
5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
پارامترهای محرک دو محوره
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
