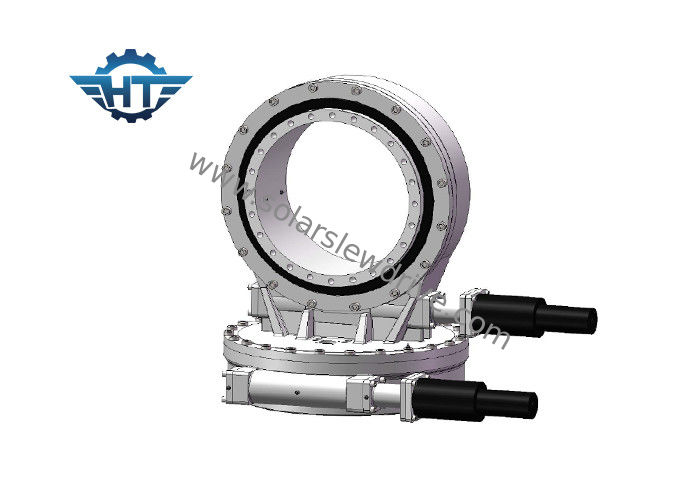

ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo ، QT | مدل: | SDE 7 |
|---|---|---|---|
| نسبت دنده: | 57: 1 | گشتاور خروجی: | 0.8 کیلومتر نیوتن متر |
| نگه داشتن گشتاور: | 6 کیلومتر نیوتن متر | گشتاور کج: | 9.2 کیلومتر نیوتن متر |
| محل منبع: | چین | نام تجاری: | Hangtuo |
| برجسته: | موتور درایو را بکشید,دنده کرم درایو را بکشید |
||
درایو کشی سری SDE ما عمدتا برای سیستم های ردیابی خورشیدی PV ، STP ، CSP استفاده می شود.
انواع دیگر درایو های کشی ما به طور گسترده ای برای مصارف ساختمانی ، مانند جرثقیل های کامیون ، بالابرها ، میزهای گردان ، ماشین آلات بندری ، وسایل نقلیه مدولار ، سیستم های کوچک برق باد و ارتباطات ماهواره ای ، حمل و نقل بار سنگین ، تجهیزات بازرسی پل ، سکوی کار تلسکوپی ، چرخاننده سبد استفاده می شود مورد نیاز ، جرثقیل قایق بادبانی ، میکسر سیمان ، بیل مکانیکی ، و غیره موتور هیدرولیک و موتور DC برای مطابقت با درایوهای شکننده.محصولات به تمام دنیا صادر شده است.
ویژگی های کلیدی
1. سیستم آماده نصب با چرخ دنده و کرم یکپارچه ، آسان برای تلفیق در برنامه های موجود
2. کاهش هزینه های نگهداری
3. بسته های جمع و جور برای تاسیسات صرفه جویی در فضا
4. همراه با فلنج برای تمام موتورهای الکتریکی استاندارد و موتورهای هیدرولیک
5. کرم رانده شده
6. درجه آب بندی IP66
7. ساخت مدولار تغییرات بسیار سریع را امکان پذیر می کند
8. مسکن طولانی مدت که به طور کامل چرخ دنده را محصور می کند (مخزن روغن ، محافظت در برابر آلودگی و تماس)
9. حداکثر ظرفیت بار در طراحی جمع و جور
نمودار عملکرد SDE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
دستورالعمل نصب-ترکیب
1. نصب افقی و نصب عمودی.
2. یدک کشیدن تک درایوهای sleiwng می تواند به سیستم های محرکه متحرک دو محوره برسد.
3. یک درایو اسلیو با دو محور می تواند به سیستم های محرک با دو محور محوری برسد.
4. یک درایو کشی با یک محرک خطی همچنین می تواند به درایوهای کشی دو محوره دست یابد.
