محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | نسبت دنده: | 31: 1 |
---|---|---|---|
دارای گشتاور خروجی: | 600 نیوتن متر | نگه داشتن گشتاور: | 1500 نیوتن متر |
گشتاور کج: | 5800 نیوتن متر | رنگ استاندارد: | RAL 9006 |
عکس العمل: | < 0.1 درجه | نوع چرخان: | دو محور |
برجسته: | چرخ دنده کرم درایو را زده,چرخ دنده حلقه زدن |

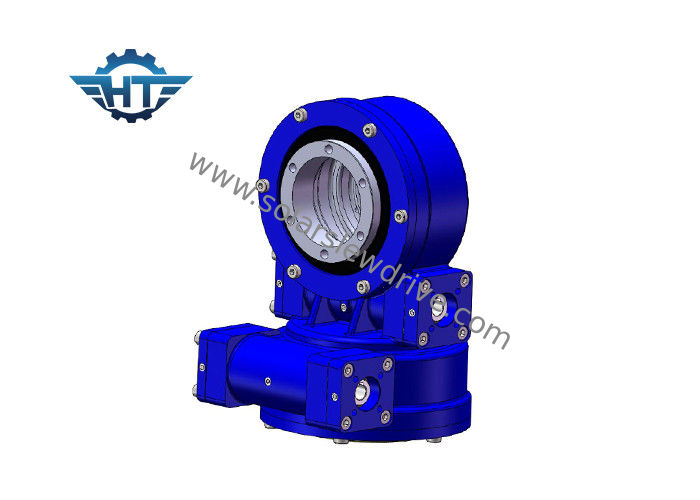

جعبه دنده SDE3 Slew Drive ، با دقت بالا ≤0.1 درجه با گشتاور نگهدارنده برای دیش ژنراتور
شرح
از درایوهای اسلو برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال گشتاورهای کج استفاده می شود.درایوهای اسلویینگ از کرم پاکت ، چرخ دنده مش ، درایورهای هیدرولیکی یا برقی و یک محفظه کاملاً محصور تشکیل شده اند.همه سری های ما با دنده های کرم ساعت شنی طراحی شده اند.
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندان برای اطمینان از بار زیاد
4. عملکرد خود قفل
کاربرد
از محرک های دو محوره در ردیاب های خورشیدی دو محوره ، هلیوستات ها ، ژنراتورهای متمرکز شده با حرارت برج ، فتوولتائیک غلیظ (CPV) ، دیش ژنراتور و آنتن ماهواره استفاده می شود.
1. درایو کشی برای سیستم ردیابی خورشیدی دو محوره
2. کشیدن درایو برای سیستم ردیابی ماهواره ای
3. درایو کشی برای سیستم ردیابی PV کنسانتره
اطلاعات فنی SDE Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفاً اندازه قطر چرخ ، عرض ، ولتاژ ، قدرت و سرعت بدون بار موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم برای آزمایش کیفیت و بازاریابی از قبل نمونه برداری کنم؟
مطمئناً ، برای تست کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
هزینه کل نمونه = هزینه نمونه + بار
ما پس از انتخاب موتور دنده ای مناسب ، بهترین هزینه حمل و نقل را به شما ارائه می دهیم
4. چگونه نمونه ها را حمل می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست ، ما نمونه های کشتی را توسط EMS ، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چیست؟
10 مجموعه پس از تایید نمونه ها
6. زمان تحویل شما چیست؟
برای نمونه های استاندارد: ظرف 7 روز ؛برای سفارشات دسته ای: ظرف 25 روز
